“Y”型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
可设计成“Y”型阀的有截止阀和止回阀。
“Y”型截止阀 |
“Y”型止回阀 |
压力自紧式“Y”型截止阀 |
“Y”型阀设计结构和特征
“Y”型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构
全径或缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实心阀瓣
自定心压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为针型、节流型、球型、止回型

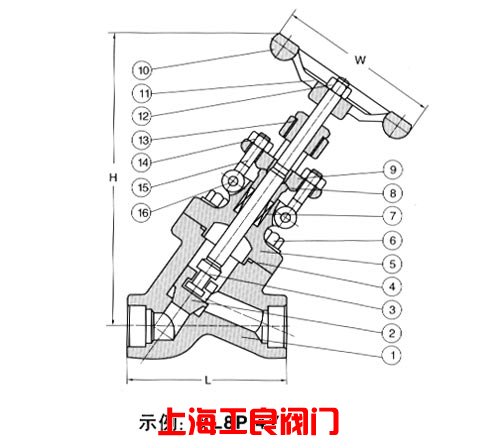

锻钢“Y”型 截止阀 800Lb
标准材质明细表
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
2
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
3
|
阀杆
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
5
|
阀盖
|
A105N
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
6
|
阀盖 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
7
|
圆柱销
|
A276 420
|
A276 304
|
||
8
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
10
|
填料压板
|
A105N
|
A182 F304
|
||
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
12
|
阀杆螺母
|
A276 420
|
|||
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
14
|
铭牌
|
SS
|
|||
15
|
手轮
|
A197
|
|||
16
|
填料
|
柔性石墨
|
PTFE
|
||
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
||
适用温度
|
-29°C~425°C
|
-29°C~550°C
|
-29°C~200°C
|
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(Kg)
NPS
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
L
|
98
|
111
|
120
|
140
|
140
|
170
|
H(开)
|
175
|
215
|
254
|
305
|
305
|
365
|
W
|
100
|
125
|
160
|
160
|
180
|
200
|
重量
|
5
|
6.3
|
7.6
|
9.8
|
13.8
|
14.0
|

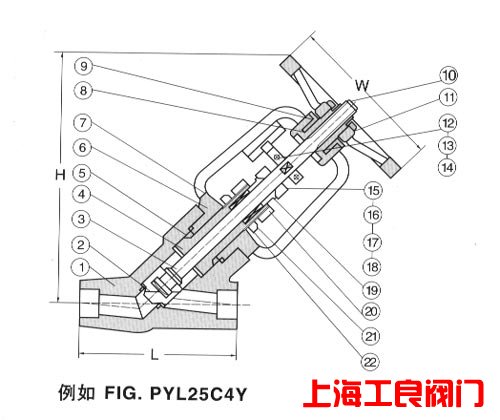

锻钢“Y”型自密封截止阀 900Lb-2500Lb
标准材质明细表
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type A182 F22
|
Type A182 F304(L)
|
Type A182 F316(L)
|
||
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
2
|
阀瓣
|
A105N
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
3
|
阀杆
|
A182 F6a
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
密封座
|
A105N
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
5
|
密封环
|
F182 F304L
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
阀盖
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
7
|
垫圈
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
8
|
阀杆螺母
|
A276 F420
|
|||
9
|
轴承压盖
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
10
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
11
|
手轮
|
A197
|
|||
12
|
对夹块
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
13
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A1983 B8M
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
15
|
填料压板
|
A216 WCB
|
A351 CF8
|
||
16
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A1983 B8M
|
17
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
18
|
圆柱销
|
A276 420
|
A182 F304
|
||
19
|
填料压套
|
A276 410
|
|
A182 F304
|
|
20
|
吊耳
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
21
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
22
|
填料
|
不锈钢丝+柔性石墨
|
|||
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
||
适用温度
|
-29°C~425°C
|
-29°C~550°C
|
-29°C~200°C
|
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(Kg)
NPS
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
L
|
900-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H(开)
|
333
|
333
|
332
|
408
|
406
|
524
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
900Lb-1500Lb
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
2500Lb
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|

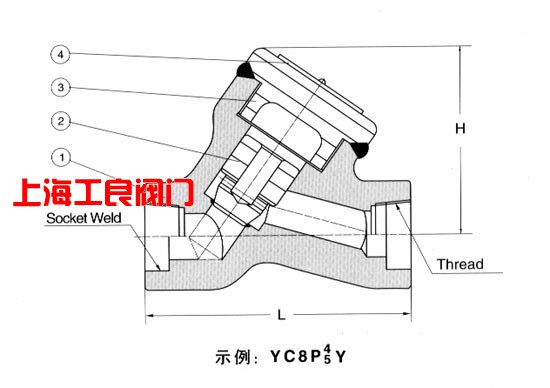

锻钢“Y”型升降式止回阀 800Lb
标准材质明细表
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
2
|
升降式阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
3
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
4
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
5
|
铭牌
|
SS
|
|||
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8(M)
|
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
||
适用温度
|
-29°C~425°C
|
-29°C~550°C
|
-29°C~200°C
|
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(Kg)
NPS
|
缩径
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
/
|
全径
|
/
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
98
|
98
|
110
|
120
|
140
|
140
|
170
|
200
|
|
H(开)
|
85
|
85
|
95
|
105
|
114
|
114
|
132
|
145
|
|
重量
|
3.1
|
3.0
|
3.7
|
6.5
|
8.5
|
8.0
|
10.9
|
12.5
|
