H41X消声止回阀(铜)

◆ 概述：    　　本厂生产的H41，HC41(B型)，H41-16T型消声止回阀。适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。  ◆ 主要技术参数： 型号 公称压力 PN(MPa) 试验压力PS(MPa) 工作温度 (℃) 适用介质 壳体 密封 H41X 1.0 1.5 1.1 ≤80 洁净水 1.6 2.4 1.76 2.5 3.75 2.75

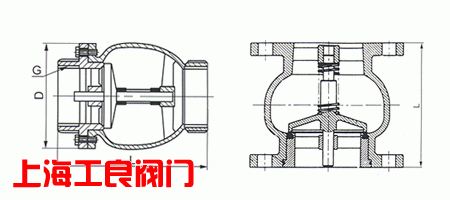

◆主要外形尺寸： 型号 H41X      H41H-P     H41H-T DN(mm) 40 50 65 80 100 125 150 200 250 300 350 400 450 500 L 112 120 130 150 165 190 210 255 310 362 380 450 545 580

声明：本文中所有文字、数据、图片均只适用于参考。



止回阀概述
止回阀：上海工良阀门有限公司止回阀又称单向阀或逆止阀，上海工良阀门有限公司其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀按结构划分，上海工良阀门有限公司可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式止回阀和卧式止回阀两种。旋启式止回阀分为单瓣式止回阀、双瓣式止回阀和多瓣式止回阀三种。蝶式止回阀为直通式止回阀、以上几种止回阀在连接形式上可分为螺纹连接止回阀、法兰连接止回阀和焊接止回阀三种。止回阀的安装应注意以下事顶： 1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。 2、安装时注意介质流动的方向应与阀体所票箭头方向一致。 3、升降式垂直瓣止回阀应安装在垂直管道上。 4、升降式水平瓣止回阀应安装在水平管道上。 止回阀公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN15～900、NPS 1/4 ～36 连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃ 阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。上海工良阀门有限公司
