制造验收技术标准：
制造验收技术条件按日本火力发电用阀门标准E101的规定。
阀门结构长度按E101的规定。
阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
适用规范：

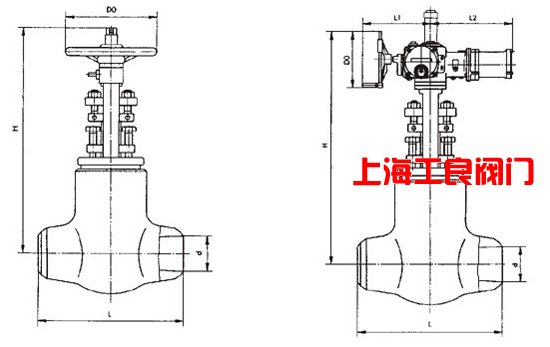

主要尺寸及重量：
|
规格
|
公称通径
|
外形尺寸和连接尺寸
|
重量（kg）
|
||||
|
NPS
|
DN
|
d
|
L
|
H
|
D0
|
||
|
Z60Y
- 1500Lb |
1/2
|
15
|
10
|
216/-
|
322
|
200
|
10.5
|
|
3/4
|
20
|
13
|
219/-
|
322
|
200
|
11.2
|
|
|
1
|
25
|
19
|
254/140
|
322
|
200
|
11.8
|
|
|
11/4
|
32
|
24
|
279/163
|
378
|
250
|
18.0
|
|
|
11/2
|
40
|
29
|
305/179
|
414
|
250
|
22.0
|
|
|
2
|
50
|
36.5
|
368/216
|
495
|
300
|
44.0
|
|
|
21/2
|
65
|
56
|
419/254
|
671
|
300
|
48
|
|
|
3
|
80
|
64
|
470/305
|
692
|
300
|
58
|
|
|
4
|
100
|
84
|
546/406
|
790
|
350
|
98
|
|
|
5
|
125
|
100
|
673/483
|
875
|
350
|
128
|
|
|
6
|
150
|
126
|
705/559
|
1055
|
400
|
215
|
|
|
8
|
200
|
158
|
832/711
|
1148
|
400
|
387
|
|
|
规格
|
公称通径
|
外形尺寸和连接尺寸
|
重量（kg）
|
||||
|
NPS
|
DN
|
d
|
L
|
H
|
D0
|
||
|
Z60Y
- 1500Lb |
1/2
|
15
|
10
|
264/-
|
322
|
200
|
13
|
|
3/4
|
20
|
13
|
273/-
|
322
|
200
|
12.7
|
|
|
1
|
25
|
19
|
308/186
|
322
|
200
|
12.5
|
|
|
11/4
|
32
|
24
|
349/232
|
378
|
250
|
21.8
|
|
|
11/2
|
40
|
29
|
384/232
|
414
|
250
|
29.3
|
|
|
2
|
50
|
36.5
|
451/279
|
495
|
300
|
55.4
|
|
|
21/2
|
65
|
46
|
508/330
|
639
|
300
|
70
|
|
|
3
|
80
|
54
|
587/368
|
680
|
300
|
90
|
|
|
4
|
100
|
70
|
671/457
|
805
|
350
|
142
|
|
|
5
|
125
|
86
|
794/533
|
965
|
350
|
191
|
|
|
6
|
150
|
104
|
914/610
|
1070
|
400
|
339
|
|
|
8
|
200
|
122
|
1022/762
|
1270
|
400
|
524
|
|
|
公称通径
|
主要外形尺寸及连接尺寸
|
电装型号
|
重量（kg）
|
|||||
|
d
|
L
|
H
|
D0
|
L1
|
L2
|
|||
|
Z960Y-150Lb
|
||||||||
|
21/2
|
56
|
254
|
520
|
200
|
140
|
243
|
SMC-04
|
93
|
|
3
|
65
|
305
|
523
|
200
|
140
|
243
|
SMC-04
|
110
|
|
4
|
84
|
406
|
599
|
508
|
198
|
281
|
SMC-03
|
168
|
|
599
|
305
|
400
|
555
|
SMC-00
|
208
|
|||
|
5
|
100
|
483
|
678
|
308
|
198
|
281
|
SMC-03
|
189
|
|
678
|
305
|
400
|
555
|
SMC-00
|
232
|
|||
|
6
|
126
|
559
|
793
|
305
|
410
|
565
|
SMC-0
|
358
|
|
793
|
305
|
420
|
654
|
SMC-1
|
444
|
|||
|
8
|
158
|
711
|
813
|
305
|
410
|
565
|
SMC-0
|
517
|
|
813
|
305
|
420
|
654
|
SMC-1
|
561
|
|||
|
10
|
200
|
864
|
998
|
457
|
440
|
688
|
SMC-2
|
852
|
|
988
|
305
|
420
|
654
|
SMC-1
|
823
|
|||
|
12
|
250
|
991
|
1141
|
305
|
420
|
654
|
SMC-1
|
1122
|
|
1156
|
457
|
440
|
688
|
SMC-2
|
1150
|
|||
|
14
|
280
|
1067
|
1249
|
610
|
690
|
|
SMC-3
|
1765
|
|
16
|
318
|
1194
|
1351
|
610
|
690
|
|
SMC-3
|
2429
|
|
18
|
360
|
1346
|
1535
|
610
|
690
|
|
SMC-3
|
2454
|
|
1540
|
610
|
715
|
|
SMC-4
|
2524
|
|||
|
20
|
406
|
1473
|
1726
|
610
|
690
|
|
SMC-3
|
3334
|
|
1731
|
610
|
715
|
|
SMC-4
|
3380
|
|||
|
22
|
450
|
1600
|
1921
|
610
|
690
|
|
SMC-3
|
4409
|
|
1926
|
610
|
715
|
|
SMC-4
|
4648
|
|||
|
Z960Y-2500Lb
|
||||||||
|
21/2
|
46
|
330
|
533
|
508
|
198
|
332
|
SMC-03
|
143
|
|
533
|
200
|
140
|
243
|
SMC-04
|
116
|
|||
|
3
|
54
|
368
|
549
|
508
|
198
|
332
|
SMC-03
|
160
|
|
549
|
200
|
140
|
243
|
SMC-04
|
134
|
|||
|
4
|
70
|
457
|
653
|
508
|
198
|
332
|
SMC-03
|
251
|
|
644
|
305
|
410
|
565
|
SMC-0
|
294
|
|||
|
5
|
86
|
533
|
760
|
305
|
400
|
555
|
SMC-00
|
324
|
|
774
|
305
|
400
|
565
|
SMC-0
|
341
|
|||
|
6
|
104
|
610
|
850
|
305
|
400
|
555
|
SMC-00
|
479
|
|
861
|
305
|
410
|
565
|
SMC-0
|
564
|
|||
|
8
|
130
|
762
|
847
|
305
|
410
|
565
|
SMC-0
|
725
|
|
860
|
305
|
420
|
654
|
SMC-1
|
750
|
|||
|
10
|
162
|
914
|
1021
|
305
|
420
|
654
|
SMC-1
|
1152
|
|
1050
|
610
|
690
|
|
SMC-3
|
1220
|
|||
|
12
|
210
|
1041
|
1125
|
457
|
440
|
688
|
SMC-2
|
1520
|
|
1149
|
610
|
690
|
|
SMC-3
|
1558
|
|||
|
14
|
234
|
1118
|
1221
|
610
|
690
|
|
SMC-3
|
1869
|
|
16
|
264
|
1245
|
1390
|
610
|
690
|
|
SMC-3
|
2826
|
|
1395
|
610
|
715
|
|
SMC-4
|
3084
|
|||
|
壳体材料
|
试用温度（℃）
|
适用介质
|
|
ASTM A216 WCB
|
-29~425
|
蒸汽
水 油品 |
|
ASTM A217 WC1
|
-29~455
|
|
|
ASTM A217 WC6
|
-29~550
|
|
|
ASTM A217 WC9
|
-29~590
|
主要零件材料：
|
零件名称
|
材料牌号
|
|||
|
阀体
|
WCB
|
WC1
|
WC6
|
WC9
|
|
闸板
|
WCB
|
WC1
|
WC6
|
WC9
|
|
阀盖
|
A105
|
A182 F1
|
A182 F11
|
A182 F22
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
|
阀座
|
A105
|
15CrMoVA
|
12Cr1Mo1VA
|
12Cr1MoVA
|
|
阀杆
|
A182 F6
|
A182 F6
|
A182 F304
|
A182 F304
|
|
填料
|
增强柔性石墨
|
|||
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
||
|
密封环
|
S软钢（增强柔性石墨）
|
A182 F304
|
A182 F304
|
|
|
阀杆螺母
|
ZCuAl10Fe3或A439 D2
|
|||
