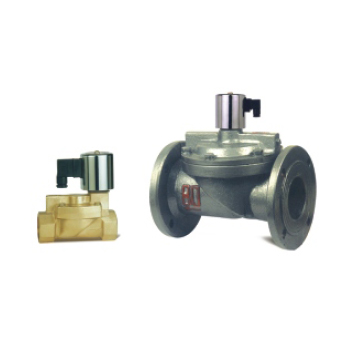

DF（ZCS）液用电磁阀





DF（ZCS）液用电磁阀

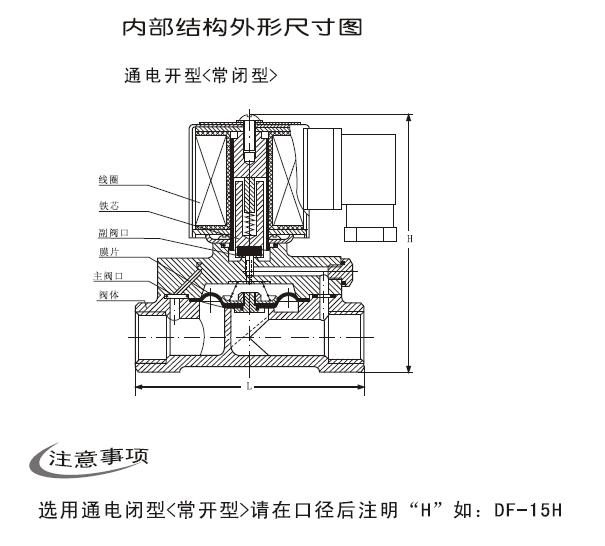

外形尺寸

1	最高工作压力	0.8MPa
2	工作压差	0.03MPa～0.8MPa（其中φ3、φ5为直动式0～0.6MPa）
3	环境温度	-10～+50℃
4	介质温度	0～75℃
5	电压	AC：380V；220V； 36V/50Hz DC：12V；24V；110V；220V
6	绝缘等级	B级
7	功率	φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W
8	线圈温升	≤80℃
9	电源允许波动	-15%～+10%
10	工作介质	液体 气体 油 〈20CST
11	安装方式	介质流向与电磁阀箭头保持一致，线圈向上，允许倾斜度小于30°
12	响应时间	φ3～φ50≤1秒关≤2秒 φ65～φ150≤3秒关≤5秒





结构规格参数

型号	长	高	连接方式	材质
DF-3	45	70	G1/8”内螺纹	锻铜
DF-5	48	82	G1/8”内螺纹
DF-10	70	95	G3/8”内螺纹
DF-15	90	105	G1/2”内螺纹	铜阀体
DF-20	100	115	G3/4”内螺纹
DF-25	120	135	G1”内螺纹
DF-32	135	145	G11/4”内螺纹
DF-40	145	160	G11/2”内螺纹
DF-50	180	180	G2”内螺纹
DF-40F	155	205	法兰4孔φ17.5孔径φ110孔距	铸铁阀体
DF-50F	200	220	法兰4孔φ17.5孔径φ125孔距
DF-65F	250	260	法兰4孔φ17.5孔径φ145孔距
DF-80F	270	275	法兰4孔φ17.5孔径φ160孔距
DF-100F	350	310	法兰4孔φ17.5孔径φ180孔距
DF-125F	400	380	法兰4孔φ17.5孔径φ210孔距
DF-150F	450	405	法兰4孔φ22孔径φ240孔距
