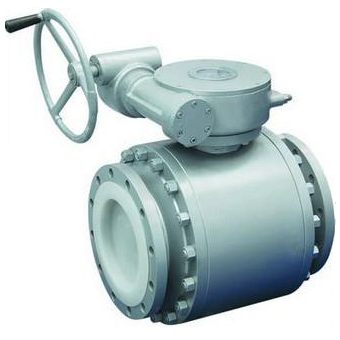

产品介绍： 三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，锻钢固定球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能。
应用范围：锻钢固定球阀适用于：化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
| 试验压力（Mpa) |
公称压力（Mpa) |
压力级（Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| 气密试验 |
0.5-0.7 |
| 工作温度 |
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ |
| 适用介质 |
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） |
结构特点：标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；
锻钢固定球阀利用自带的排放阀，阀体中腔可向外排放；
枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；
阀杆与阀体有效的接触，使防静电接地装置性能优越等。
具有性能优异，可靠性高，用途广泛，价格合理等优点。
标准规范：设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
| 零件名称 |
材料 |
| 材料代号 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
| 阀体 阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
| 阀座密封面 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
| 螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
| 填料 |
Ｖ型PTFE、柔性石墨 |
|
声明：本文中所有文字、数据、图片均只适用于参考。
