自动补双平板闸阀-上海工良阀门

品牌： 自动补偿平衡式双平板闸阀
单价： 7685.00元/台
起订：
供货总量：
发货期限： 自买家付款之日起 天内发货
所在地： 全国
有效期至： 长期有效
最后更新： 2015-03-04 11:10
浏览次数： 104

公司基本资料信息
详细说明
自动补偿平衡式双平板闸阀(K)BZ4(6)4H(Y)

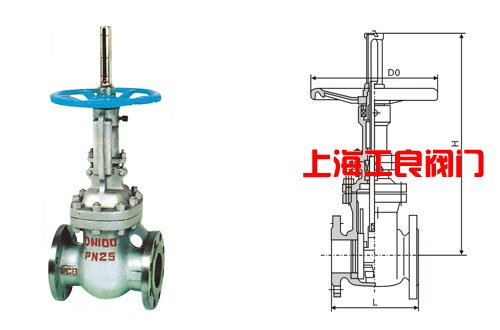

主要外形和连接尺寸         单位Unit：mm

公称压力 PN 主要外形尺寸和连接尺寸
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
1.6MPa L 250 270 280 300 325 350 400 450 500 550 600 650 700 800
H 417 452 530 607 614 850 1060 1225 1415 1630 1780 2050 2181 2599
D0 240 240 280 300 300 350 400 450 500 500 600 720 720 720
WT (Kg) 22 30 44 47 76 96 160 228 300 388 566 900 958 1410
2.5MPa L 250 270 280 300 325 350 400 450 500 550 600 650 700 800
H 417 452 567 590 756 880 1041 1260 1415 1630 1780 2050 2181 2599
D0 240 240 280 320 320 400 400 450 500 500 600 720 720 720
WT (Kg) 23 32 46 67 78 112 218 290 324 423 566 900 958 1410
4.0MPa L 250 280 310 350 400 450 550 650 750 850 950 1050 1150 1350
H 417 452 567 590 776 885 1065 1250 1531 1700 1770 1820 1880 2200
D0 240 270 280 320 350 400 500 550 640 640 640 680 680 680
WT (Kg) 28 35 47 68 115 150 235 374 550 890 1235 1400 1506 1780
6.4MPa L 250 280 310 350 400 450 550 650 750 850 950
H 505 545 605 665 780 980 1120 1332 1680 1745 1820
DO 280 280 320 400 400 450 550 550 640 640 680
WT (Kg) 44 64 84 119 174 266 388 500 550 898 1234

声明：本文中所有文字、数据、图片均只适用于参考。
