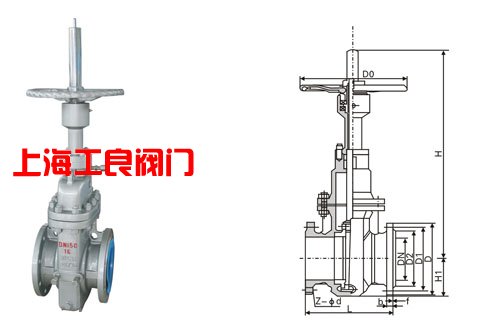

无导流孔平板闸阀Z43Y-上海工良阀门

产品执行标准 上海工良阀门

产品规范

设计规范

结构长度

连接法兰

试验与检验

压力 -温度

产品标识

JB/T 5298

JB/T 5298

JB/T79

JB/T 5298

GB 9131

GB/T 12220

API6D

API 6D

ANSI B16.5

AP16D

ANSI B16.34

MSS SP-25

产品性能规范 上海工良阀门

压力等级

常温下降压力试验

适用温度 (℃)

适用介质

壳体

左密封

左密封

低压密封

“G”型

“D”型

普通型

“抗硫”

“基本”

公称压力(MPa)

1.6

2.4

1.76

1.76

0.6

-29～250

-46～121

-29～121

含 H20和

石油

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅级

150

3.1

2.3

2.3

0.6

300

5.52

7.6

5.52

0.6

主要零件材料

零件名称

零部件材料

JB/T7298

API6D

阀门 /阀盖

WCB

WC6

A352-1CB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+ST1

ANSI410+ENP

ANSI 316+ENP

阀杆

2Cr13

2Cr13

A182-F6a

A182-F316S

阀座

25+PTFE

20CrMoV+ST1

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨

聚四氟乙烯 /PTFE+FPM

垫片

18-8/柔性石墨

螺栓

35

35CrM0

A193-B7M

A193-B8

适用温度

-29～250℃

-29-550℃

-46-350℃

-40-200℃

适用介质

水、油品、蒸汽

蒸汽、油品

丙烷、乙烯

硝酸类

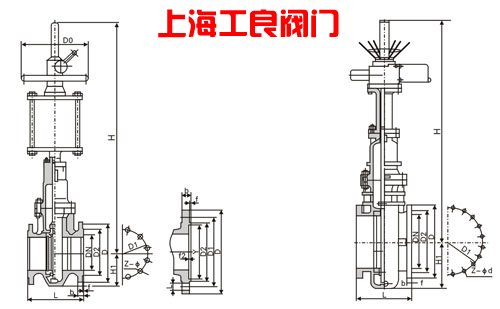

主要外形和连接尺寸      单位Unit：mm

公称压力

 DN 1 D D1 D2 Do f b H H1 Z-φd
1.6MPa 50 178 160 125 100 250 3 16 584 80 4-18
65 190 180 145 120 250 3 18 634 95 4-18
80 203 195 160 135 250 3 20 688 100 8-18
100 229 215 180 155 300 3 20 863 114 8-18
125 254 245 210 185 350 3 22 940 132 8-18
150 267 280 240 21O 350 3 24 1030 150 8-23
200 292 335 295 265 350 3 26 1277 168 12-23
250 330 405 355 320 400 3 30 1491 203 12-25
300 356 460 410 375 450 4 30 1701 237 12-25
350 381 520 470 435 500 4 34 1875 265 16-25
400 406 580 525 485 305 4 36 2180 300 16-30
450 432 640 585 545 305 4 40 2440 325 20-30
500 457 705 650 608 305 4 44 2860 360 20-34
600 508 840 770 718 305 5 48 3450 425 20-41
700 610 910 840 788 305 5 50 3960 460 24-41
800 660 1020 950 898 305 5 52 4550 512 24-41
900 711 1120 1050 998 250 5 54 5250 565 28-41
1000 811 1255 1170 1110 250 5 56 5870 630 28-48
2.5MPa 50 178 160 125 100 250 3 20 584 80 4-18
65 190 180 145 120 300 3 22 634 95 8-18
80 203 195 160 135 350 3 22 688 100 8-18
100 229 230 190 160 350 3 24 863 114 8-23
125 254 270 220 188 350 3 28 940 132 8-25
150 267 300 250 218 400 3 30 1030 150 8-25
200 292 360 310 278 450 3 34 1277 168 12-25
250 330 425 370 332 500 3 36 1491 203 12-30
300 356 485 430 390 305 4 40 1701 237 16-30
350 381 550 490 448 305 4 44 1875 265 16-34
400 406 610 550 505 305 4 48 2180 300 16-34
450 432 660 600 555 305 4 50 2440 325 20-34
500 457 730 660 610 305 4 52 2860 360 20-41
600 508 840 770 718 305 5 56 3450 425 20-41
700 610 955 875 815 305 5 60 3960 460 24-48
800 660 1070 990 930 305 5 64 4550 512 24-48
900 711 1180 1090 1025   5 66 5250 595 28-54
1000 811 1305 1210 1140   5 68 5870 660 28-58

主要外形和连接尺寸            单位Unit：mm

公称压力PN

 DN L D D1 D2 Y Do f f2 b H H1 Z-φd
4.0MPa 50 250 160 125 100 88 250 3 4 20 584 80 4-18
65 280 180 145 120 110 250 3 4 22 634 95 8-18
80 310 195 160 135 12l 250 3 4 22 679 102 8-18
100 350 230 190 160 150 300 3 4.5 24 863 115 8-23
125 400 270 220 188 176 350 3 4.5 28 940 133 8-25
150 450 300 250 218 204 350 3 4.5 30 1040 152 8-25
200 550 375 320 282 260 350 3 4.5 38 1282 188 12-30
250 650 445 385 345 313 400 3 4.5 42 1495 223 12-34
300 750 510 450 408 364 450 4 4.5 46 1701 250 16-34
350 850 570 510 465 422 500 4 5 52 1880 280 16-34
400 950 655 585 535 474 305 4 5 58 2200 310 20-41
450 1050 680 610 560 524 305 4 5 60 2480 335 20-41
500 1150 755 670 612 576 305 4 5 62 2890 380 20-48
600 1350 890 795 730 678 305 5 6 62 3460 450 20-54
700 1450 995 900 835 768 305 5 6 68 3985 500 24-54
800 1650 1135 1030 960 876 305 5 6 76 4750 570 24-58
6.4MPa 50 250 175 135 105 88 250 3 4 26 584 90 4-23
65 280 200 160 130 110 250 3 4 28 634 105 8-23
80 310 210 170 140 121 250 3 4 30 679 110 8-23
100 350 250 200 168 150 300 3 4.5 32 763 130 8-25
125 400 295 240 202 176 350 3 4.5 36 970 150 8-30
150 450 340 280 240 204 350 3 4.5 38 1038 175 8-34
200 550 405 345 300 260 350 3 4.5 44 1282 210 12-34
250 650 470 400 352 313 400 3 4.5 48 1495 240 12-41
300 750 530 460 412 364 450 4 4.5 54 1965 270 16-41
350 850 595 525 475 422 500 4 5 60 2185 300 16-41
400 950 670 585 525 474 305 4 5 66 2573 335 16-48
450 1050 715 630 570 524 305 4 5 68 2800 360 20-48
500 1150 800 705 640 576 305 4 5 70 3280 405 20-54
600 1350 930 820 750 678 305 5 6 76 3800 470 20-58
10.OMPa 50 250 195 145 112 88 250 3 4 28 590 100 4-25
65 280 220 170 138 110 250 3 4 32 640 115 8-25
80 310 230 180 148 12l 250 3 4 34 680 120 8-25
100 350 265 210 172 150 300 3 4.5 38 870 135 8-30
125 400 310 250 210 176 350 3 4.5
