水封闸阀Z44H/Z40H-上海工良阀门

品牌： 水封闸阀Z44H/Z40H
单价： 6576.00元/台
起订：
供货总量：
发货期限： 自买家付款之日起 天内发货
所在地： 全国
有效期至： 长期有效
最后更新： 2015-03-04 11:10
浏览次数： 107

公司基本资料信息
详细说明

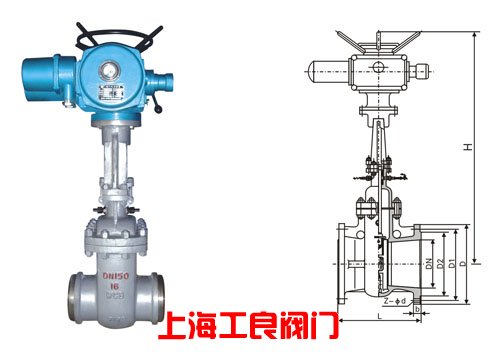

水封闸阀Z44H/Z40H-上海工良阀门

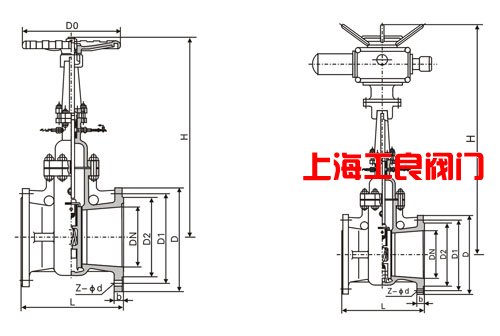

主要外形和连接尺寸      单位Unit：mm 上海工良阀门

公称通径 L H PN1.6(MPa) PN2.5(MPa)
电动装置 WT 电动装置 WT
50 250 620 DZW10 50 DZW10 54
65 270 714 DZW10 63 DZW10 66
80 280 765 DZW10 65 DZW10 68
100 300 840 DZW15 75 DZW15 80
125 325 852 DZW15 106 DZW20I 109
150 350 875 DZW20I 113 DZW20I 146
200 400 1015 DZW20 189 DZW30 191
250 450 1125 DZW30 214 DZW30 219
300 500 1371 DZW45 353 DZW45 257
350 550 1485 DZW60 602 DZW60 607
400 600 1890 DZW60 698 DZW60 705
450 650 1989 DZW90 713 DZW90 720
500 700 2041 DZW120 881 DZW120 888
600 800 2285 DZW180 1250 DZW180 1275
700 900 2347 DZW250 1938 DZW250 1946
800 1000 2593 DZW350 2562 DZW350 2574

注： PN1.6(16)阀门允许作为PN1.0(10)压力级选用。

主要外形和连接尺寸          单位Unit：mm

公称通径 L PN4.0(MPa) PN6.4(MPa) PN10.0(MPa)
H 电动装置 WT H 电动装置 WT H 电动装置 WT
50 280 620 DZW10 56 622 DZW10 58 622 DZW10 58
65 310 714 DZW10 68 718 DZW15 71 718 DZW15 71
80 350 767 DZW15 73 770 DZW20I 74 770 DZW20I 77
100 400 845 DZW20I 82 845 DZW20I 85 845 DZW30I 89
125 450 852 DZW20I 108 852 DZW30 111 852 DZW30 113
150 550 875 DZW30 117 875 DZW30 117 965 DZW45 122
200 650 1015 DZW30 193 1105 DZW45 193 1105 DZW60 195
250 750 1215 DZW45 217 1215 DZW60 222 1237 DZW90I 235
300 850 1371 DZW60 357 1424 DZW90I 362 1424 DZW120I 370
350 950 1507 DZW90I 624 1507 DZW120I 631 1670 DZW180 641
400 1050 1912 DZW120 701 2075 DZW180 713 2075 DZW250 725

主要外形和连接尺寸        Z64H-16C、25          单位Unit：mm

公称通径 L H Do PN1.6(MPa) PN2.5(MPa)
D D1 WT D D1 WT
50 250 334 250 58 50 19 64 49 23
65 270 439 250 75 65 32 82 67 35
80 280 495 300 91 79 34 95 77 37
100 300 575 350 110 97 44 117 10l 49
125 325 587 350 136 121 75 144 126 78
150 350 607 350 163 146 82 172 158 105
200 400 740 400 223 202 158 223 202 160
250 450 863 400 278 254 184 278 254 188
300 500 990 400 330 305 245 330 305 249
350 550 1137 500 382 352 492 382 352 497
400 600 1523 500 432 399 588 432 399 592
450 650 1618 600 485 451 683 485 451 688
500 700 1657 600 535 501 846 535 499 853
600 800 1746 700 636 601 1013 636 599 1020

注：PN1.6(16)阀门允许作为PN1.O(10)压力级选用。

主要外形和连接尺寸      Z60H-40、64、100        单位Unit：mm

公称通径 L D PN4.0(MPa) PN6.4(MPa) PN10.0(MPa)
D1 H Do WT D1 H Do WT D1 H Do WT
50 250 64 49 345 300 30 50 350 300 34 49 350 300 37
65 270 83 67 441 300 38 66 447 300 41 64 447 300 44
80 280 96 79 495 350 42 77 499 350 45 75 499 350 47
100 300 117 101 575 350 52 99 582 400 55 97 582 400 57
125 325 144 126 587 400 80 129 590 400 83 125 590 400 87
150 350 172 152 607 400 107 150 611 450 110 145 611 450 113
200 400 223 200 740 450 164 198 745 550 169 190 747 550 172
250 450 278 252 863 550 19l 246 867 650 195 236 869 650 198
300 500 330 302 1008 650 254 294 1008 750 260 282 1013 750 265
350 550 382 350 1142 750 499 342 1148 800 504 334 1148 850 508
400 650 432 397 1527 850 598 387 1531 900 604 377 1533 950 610

主要外形和连接尺寸      Z44H-40 Z944H-40        单位Unit：mm

公称通径 DN 主要外形尺寸和连接尺寸 手动 电动
L D D1 D2 D6 f b f2 Z-φd H Do WT H 电动装置 WT
50 250 160 125 100 88 3 20 4 4-18 330 300 27 620 DZW10 55
65 290 180 145 120 110 3 22 4 8-18 435 300 38 714 DZW10 65
80 310 195 160 135 121 3 22 4 8-18 491 350 42 765 DZW15 70
100 350 230 190 160 150 3 24 4.5 8-23 573 350 57 840 DZW20I 86
125 450 270 220 188 176 3 28 4.5 8-25 582 400 91 852 DZW20I 120
150 350 300 250 218 204 3 30 4.5 8-25 605 400 110 875 DZW30 138
200 550 375 320 282 260 3 38 4.5 12-30 739 450 169 1015 DZW30 200
250 650 445 385 345 313 3 42 4.5 12-34 862 550 207 1225 DZW40 298
300 750 510 450 408 364 4 46 4.5 16-34 990 650 266 1371 DZW60 383
350 850 570 510 465 422 4 52 5 16-34 1139 750 513 1507 DZW90I 601
400 950 655 585 535 474 4 58 5 16-41 1523 850 627 1912 DZW120 866

主要外形和连接尺寸

公称通径DN

主要外形尺寸和连接尺寸

手动

电动

L

D

D1

D2

D6

f

b

f2

Z-φd

H

Do

WT(Kg)

H

电动装置

WT

Z40H-64       Z940H-64

50

250

175

135

105

88

3

26

4

4-23

337

300

30

622

DZW10

58

65

280

200

160

130

110

3

28

4

8-23

441

300

41

714

DZW15

69

80

31O

210

170

140

121

3

30

4

8-23

496

350

45

765

DZW20I

73

100

350

250

200

168

150

3

32

4.5

8-25

578

400

62

840

DZW20I

90

125

400

295

240

202

176

3

36

4.5

8-30

588

400

97

852

DZW30

124

150

450

340

280

240

204

3

38

4.5

8-34

610

450

115

875

DZW30

142

200

550

405

345

300

260

3

44

4.5

12-34

744

550

172

1195

DZW45

270

250

650

470

400

352

313

3

48

4.5

12-41

867

650

211

1225

DZW60

317

300

750

530

460

412

364

4

54

4.5

16-41

996

750

271

1393

DZW90I

399

350

850

595

525

475

422

4

60

5

16-41

1142

850

518

1507

DZW120I

647

400

950

670

585

525

474

4

66

5

16-48

1537

900

633

2075

DZW180

882

Z40H-100      Z940H-100

50

250

195

145

112

88

3

28

4

4-25

337

300

34

622

DZW10

62

65

280

220

170

138

110

3

32

4

8-25

441

300

46

714

DZW15

74

80

31O

230

180

148

121

3

34

4

8-25

496

350

50

765

DZW20I

78

100

350

265

210

172

150

3

38

4.5

8-30

578

400

67

840

DZW30I

95

125

400

310

250

210

176

3

42

4.5

8-34

588

400

102

852

DZW30

129

150

450

350

290

250

204

3

46

4.5

12-34

610

450

121

875

DZW45

221

200

550

430

360

312

260

3

54

4.5

12-41

744

550

178

1195

DZW60

235

250

650

500

430

382

313

3

60

4.5
