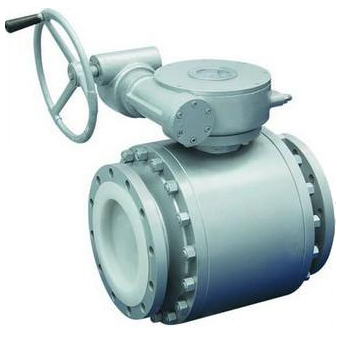

产品介绍： 三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，锻钢固定球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能。
上海工良阀门有限公司
应用范围：锻钢固定球阀适用于：化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
试验压力（Mpa)
公称压力（Mpa)
压力级（Class)
1.6
2.5
4.0
6.4
10.0
16.0
25.0
150
300
400
600
900
1500
强度试验
2.4
3.8
6.0
9.6
15.0
24
37.5
3.1
7.8
10.2
15.3
23.1
38.4
密封试验
1.8
2.8
4.4
7.0
11.0
17.6
27.5
2.2
5.6
7.5
11.2
16.8
28.1
气密试验
0.5-0.7
工作温度
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
结构特点：标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；
锻钢固定球阀利用自带的排放阀，阀体中腔可向外排放；
枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；
阀杆与阀体有效的接触，使防静电接地装置性能优越等。
具有性能优异，可靠性高，用途广泛，价格合理等优点。
标准规范：设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
| 零件名称 | 材料 | |||
| 材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
| 阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
声明：本文中所有文字、数据、图片均只适用于参考。
