美标卡套软密封旋塞阀X93W-上海工良阀门
|
◆产品结构特点
上海工良阀门美标卡套式软密封旋塞阀适用于公称压力CLASS150-900LBS，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。
2、上海工良阀门它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
|
| 结构形式 |
BC |
| 驱动方式 |
手柄，蜗轮蜗杆传动，气动，电动 |
| 设计标准 |
API599，API6D |
| 结构长度 |
ASME B16.10 |
| 连接法兰 |
ASME B16.5 |
| 试验和检验 |
API598.API6D |
| 公称压力(LB) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
| 150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
| 300 |
7.5 |
5.5 |
| 600 |
15.0 |
11.0 |
| 900 |
22.5 |
16.5 |
| 序号 |
名称 |
材质 |
| 1 |
阀体 |
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 2 |
卡套 |
PTFE |
| 3 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
| 4 |
垫片 |
柔性石墨+不锈钢 |
| 5 |
调整垫 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
| 6 |
阀盖 |
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 7 |
调整螺栓 |
ASTM A193-B7,A320-B8,A193-B8M |
| 8 |
六角螺母 |
ASTM A194-2H,A194-8,A194-8M |
| 9 |
螺栓 |
ASTM A193-B7,A320-B8,A913-B8M |
| 10 |
手柄 |
ASTM A105-WCB |
| 型号 |
YDAX43-150LB |
| 压力等级 |
150LB |
| 口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |

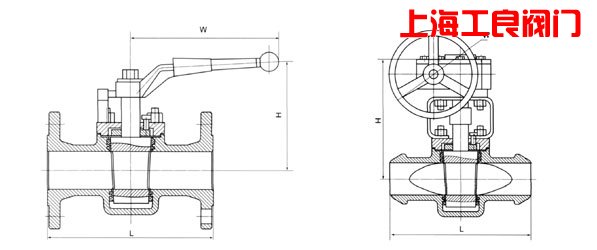

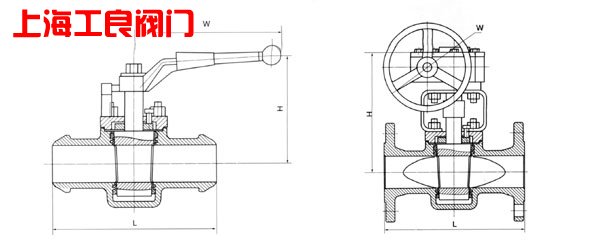

| L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
| H |
110 |
115 |
115 |
135 |
140 |
150 |
165 |
180 |
380 |
460 |
520 |
580 |
620 |
680 |
760 |
| W |
175 |
175 |
175 |
220 |
280 |
305 |
350 |
405 |
300 |
300 |
320 |
320 |
350 |
380 |
450 |
| 重量（kg） |
8.5 |
9.5 |
10.5 |
12 |
14 |
18 |
22 |
26 |
40 |
60 |
70 |
130 |
219 |
381 |
570 |
| 型号 |
YDAX43-300LB |
| 压力等级 |
300LB |
| 口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
| H |
110 |
115 |
115 |
135 |
140 |
150 |
165 |
180 |
380 |
460 |
520 |
580 |
620 |
680 |
760 |
| W |
175 |
175 |
175 |
220 |
280 |
305 |
350 |
405 |
300 |
300 |
320 |
320 |
350 |
380 |
450 |
| 重量（kg） |
9.5 |
10.5 |
12 |
14 |
16 |
20 |
24 |
29 |
53 |
75 |
85 |
185 |
230 |
390 |
550 |
| 型号 |
YDAX43-600LB |
| 压力等级 |
600LB |
| 口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
| H |
110 |
115 |
115 |
135 |
140 |
150 |
165 |
180 |
380 |
460 |
520 |
580 |
620 |
680 |
760 |
| W |
175 |
175 |
175 |
220 |
280 |
305 |
350 |
405 |
300 |
300 |
320 |
320 |
350 |
380 |
450 |
| 重量（kg） |
11 |
13 |
17 |
20 |
23 |
27 |
31 |
36 |
72 |
98 |
141 |
245 |
330 |
515 |
710 |
| 型号 |
YDAX43-900LB |
| 压力等级 |
900LB |
| 口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
| H |
110 |
115 |
115 |
135 |
140 |
150 |
165 |
180 |
380 |
460 |
520 |
580 |
620 |
680 |
760 |
| W |
175 |
175 |
175 |
220 |
280 |
305 |
350 |
405 |
300 |
300 |
320 |
320 |
350 |
380 |
450 |
| 重量（kg） |
13 |
16 |
21 |
24 |
28 |
32 |
40 |
47 |
91 |
117 |
165 |
285 |
420 |
610 |
860 |
|
