保温三通球阀

PN1.06pa

L

150

150

180

200

220

240

260

280

320

380

440

500

PN2.5pa

L1

75

75

90

100

110

120

130

140

160

190

220

275

PN4.0pa

H

90

90

102

115

135

140

155

185

210

275

305

335

CLASS150

W

140

140

155

250

250

350

350

420

700

1000

1300

1800

PN1.6pa

凸面

BQ445F-16C

BQ445F-16P

BQ445F-16CF8

BQ445F-16CF3

BQ445F-16R

BQ445F-16CF8

BQ445F-16R3

PN2.5pa

光滑面

BQ445F-25

BQ445F-25P

BQ445F-25CF8

BQ445F-25CF3

BQ445F-25R

BQ445F-25CF8

BQ445F-25R3

PN4.0pa

凹凸面

BQ445F-40

BQ445F-40P

BQ445F-40CF8

BQ445F-40CF3

BQ445F-40R

BQ445F-40CFR8

BQ445F-40R3

CLASS150

凸面

BQ445F-150（Lb）C

BQ445F-150（Lb）P

BQ445F-150（Lb）P8

BQ445F-150（Lb）P3

BQ445F-150（Lb）R

BQ445F-150（Lb）R8

BQ445F-150（Lb）R3

主要零件材料

阀体

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG18Ni12Mo2T

CF8M(316)

CF8M(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni9(304)

00Cr19Nill(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

0Cr17Ni12Mo2(316L)

密封圈

聚四氟乙烯　对位聚笨

填料、垫圈

V型聚四氟乙烯　柔性石墨环　聚四氟乙烯片　柔性石墨复合垫

适用
工况

适用介质

重油、胶类等

硝酸腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

尿素等腐蚀性介质

适用温度

-28~300℃

应用
规范

法兰尺寸

JB79-59、SH3406、GB9113、HG20597-97　ANS1 B16.5　JIS B2212-2214

体验试验按

GB/T13927-89　JB/T9092-99

其余制造规范均按本厂标准

备注

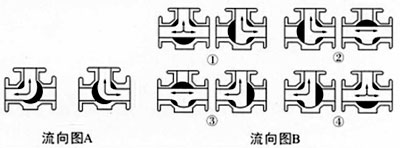

三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
