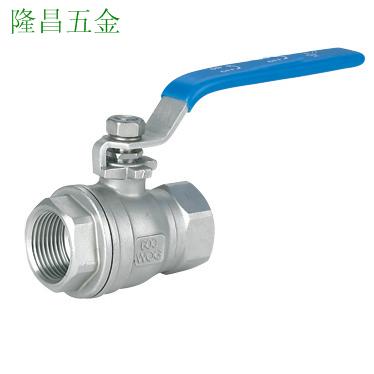

Q11F科技型二片式内螺纹球阀





Q11F科技型二片式内螺纹球阀

性能规范Specifications	Nominal pressure:PN1.6,2.5,4.0,6.4MPa
Strength testing pressure:PT2.4,3.8,6.0,9.6,MPa
公称压力:PN1.6,2.5,4.0,6.4MPa	Seat testing pressure(low pressure):0.6MPa
强度试验压力：PT2.4,3.8,6.0,9.6,MPa	Applicable media:
低压气密封试验压力：0.6MPa	Q11F-(16-64)C Water.Oil.Gas
适用介质：Q11F-(16-64)C 水，油，气	Applicable temperature:-29～280℃
适用温度：-29～280℃	Applicable media:
适用介质：Q11F-(16-64)P 硝酸类	Q11F-(16-64)P Nitric acid
Q11F-(16-64)R  醋酸类	Q11F-(16-64R Acetic acid
适用温度：-40～280℃	Applicable temperature:-40～280℃

零件名称   　　Description of parts	Q11F-(16-64)C	Q11F-(16-64)P	Q11F-(16-64)R
阀体Body	WCB	ZG1Cr18Ni9i 　　　　   CF8	ZG1Cr18Ni12Mo2Ti 　　　　  　CF8M
球体Ball	1Cr18Ni9Ti 　　　　　304	1Cr18Ni9Ti 　　　　  304	1Cr18Ni12Mo2Ti 　　　　　　 316
阀杆Stem	1Cr18Ni9Ti 　　　　  304	1Cr18Ni9Ti 　　　　   304	1Cr18Ni12Mo2Ti 　　　　 　　 316
密封圈Sealring	聚四氟乙烯Polytetrafluorethylene(PTEE)
填料Packing	聚四氟乙烯Polytetrafluorethylene(PTEE)

主要外形尺寸Main outer size

DN	G	d	L	E	H	W
8	1/4"	10	57	14	58	80
10	3/8"	12	57	14	58	80
15	1/2"	15	57	14	58	90/80
20	3/4"	20	65	15	62	110/90
25	1"	25	76/79	15	72	120/110
32	1¼"	32	88/90	18	80	130/120
40	1½"	38	97/98	19	90	150/130
50	2"	50	118/116	19	98	170/150
