HG5-89-1上展式放料阀
|
性能与用途:
上展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
结构与原理:

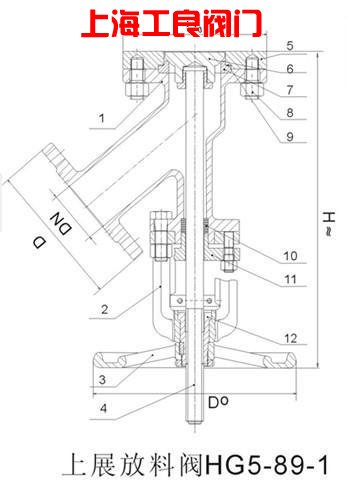

上展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成详见下图手轮顺转, 阀门关闭,甘共苦阀杆向上移动, 此阀为上展式放料阀。手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
性能参数:
工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为<=175 o C. 不锈钢<=320 o C 碳钢
主要零件材质:
|
零件名称
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12MO 2 Ti系列
|
ZG00Cr17Ni14MO 2 系列
|
WCB系列
|
|
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
阀杆
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
阀瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
垫片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
|
|
上展式放料阀连接尺寸：
|
DN
|
上法兰
|
上法兰
|
下法兰
|
密封座
|
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
|
25
|
115
|
80
|
115
|
85
|
-
|
-
|
|
32
|
135
|
100
|
135
|
100
|
-
|
-
|
|
40
|
145
|
110
|
145
|
110
|
80
|
60
|
|
50
|
165
|
125
|
160
|
125
|
85
|
70
|
|
65
|
180
|
145
|
180
|
145
|
130
|
85
|
|
80
|
195
|
160
|
195
|
160
|
135
|
95
|
|
100
|
215
|
180
|
215
|
180
|
160
|
130
|
|
125
|
245
|
210
|
245
|
210
|
160
|
140
|
|
150
|
280
|
240
|
280
|
240
|
185
|
165
|
|
200
|
335
|
295
|
335
|
295
|
/
|
/
|
|
