产品名称：
|

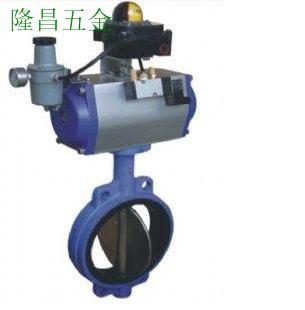

D671X气动对夹式软密封蝶阀 |
|
产品特点：
|
软密封蝶阀适用于温度≤120℃ 或≤150℃ ，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。 |
|
其主要特点为：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，90°回转开启迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋於直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零。
7、密封材料耐老化、耐腐蚀、可适用多种介质。
|
公称通径 DN(mm)
|
50-600
|
|
公称压力 PN(MPa)
|
0.6 |
1.0 |
|
公称压力 PS(MPa)
|
强度试验
|
0.9 |
1.5 |
|
密封试验
|
0.66 |
1.1 |
|
材料 \ 材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
蝶板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
丁晴 乙丙 丁氟塑料
|
|
填料
|
丁晴 柔性三墨 V型橡胶垫
|
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28 ℃ -300 ℃
|
|
气动装置
|
型号
|
OBD 系列、 AW 系列等
|
|
气源压力
|
0.4-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
安装尺寸表：
|
口径
(mm)
|
尺寸 (mm)
|
气动装置型号 (仅供参考)
|
|
L
|
H
|
D(0.6)
|
D(1.0)
|
D(1.6)
|
Z-φD(0.6)
|
Z-φD(1.0)
|
Z-φD(1.6)
|
|
50
|
43
|
63
|
110
|
125
|
125
|
4-14
|
4-18
|
4-18
|
OBD50
|
|
65
|
46 |
70 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
OBD65 |
|
80
|
46 |
83 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
OBD65 |
|
100
|
52 |
105 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
OBD80 |
|
125
|
56 |
115 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
OBD80 |
|
150
|
56 |
137 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
OBD100 |
|
200
|
60 |
164 |
280 |
295 |
295 |
8-18 |
8-22 |
8-22 |
OBD100 |
|
250
|
68 |
206 |
335 |
350 |
355 |
12-18 |
12-22 |
12-22 |
OBD130 |
|
300
|
78 |
230 |
395 |
400 |
410 |
12-22 |
12-22 |
12-22 |
OBD160 |
|
350
|
78 |
248 |
445 |
460 |
470 |
12-22 |
16-22 |
12-26 |
AW13 |
|
400
|
102 |
289 |
495 |
515 |
525 |
16-22 |
16-26 |
12-26 |
AW17 |
|
450
|
114 |
320 |
550 |
565 |
585 |
16-22 |
20-26 |
16-26
|
AW17 |
|
500
|
128 |
343 |
600 |
620 |
650 |
20-22 |
20-26 |
20-26 |
AW17 |
|
600
|
154 |
413 |
705 |
725 |
770 |
20-26 |
20-26 |
20-26 |
AW20 |
|
|
