BQ44、BQ45保温三通球阀产品特点 |
公称压力或压力级 |
主要尺寸 |
公称通径DN(mm/in) |
|||||||||||
15/1/2'' |
20/3/4'' |
25/1'' |
32/1/4'' |
40/1/2'' |
50/2'' |
65/2/1/2'' |
80/3'' |
100/4'' |
125/5'' |
150/6'' |
200/8'' |
||
PN1.06pa |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
PN2.5pa |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
PN4.0pa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
公称压力或压力级 |
法兰 |
产品型号 |
||||||||||
PN1.6pa |
凸面 |
BQ445F-16C |
BQ445F-16P |
BQ445F-16CF8 |
BQ445F-16CF3 |
BQ445F-16R |
BQ445F-16CF8 |
BQ445F-16R3 |
||||
PN2.5pa |
光滑面 |
BQ445F-25 |
BQ445F-25P |
BQ445F-25CF8 |
BQ445F-25CF3 |
BQ445F-25R |
BQ445F-25CF8 |
BQ445F-25R3 |
||||
PN4.0pa |
凹凸面 |
BQ445F-40 |
BQ445F-40P |
BQ445F-40CF8 |
BQ445F-40CF3 |
BQ445F-40R |
BQ445F-40CFR8 |
BQ445F-40R3 |
||||
CLASS150 |
凸面 |
BQ445F-150(Lb)C |
BQ445F-150(Lb)P |
BQ445F-150(Lb)P8 |
BQ445F-150(Lb)P3 |
BQ445F-150(Lb)R |
BQ445F-150(Lb)R8 |
BQ445F-150(Lb)R3 |
||||
主要零件材料 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG18Ni12Mo2T |
CF8M(316) |
CF8M(316L) |
||||
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
0Cr17Ni12Mo2(316L) |
|||||
密封圈 |
聚四氟乙烯 对位聚笨 |
|||||||||||
填料、垫圈 |
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 |
|||||||||||
适用 |
适用介质 |
重油、胶类等 |
硝酸腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
||||||
适用温度 |
-28~300℃ |
|||||||||||
应用 |
法兰尺寸 |
JB79-59、SH3406、GB9113、HG20597-97 ANS1 B16.5 JIS B2212-2214 |
||||||||||
体验试验按 |
GB/T13927-89 JB/T9092-99 |
|||||||||||
其余制造规范均按本厂标准 |
||||||||||||
备注 |

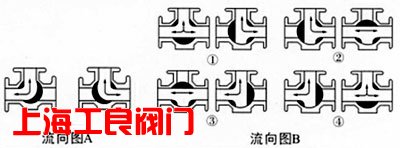

三通球阀一般采用两面阀座结构,如流向图A所示两种工况。选用两阀座L型结构(即BQ44型)。流向图B中①和④两种工况亦可选用两阀座T型结构(即 BQ45型)。流向图B中②和③两种工况必须选用四阀座T型结构(即BQ45型)。其余工况也可选用四阀座结构,但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。 |
声明:本文中所有文字、数据、图片均只适用于参考。
