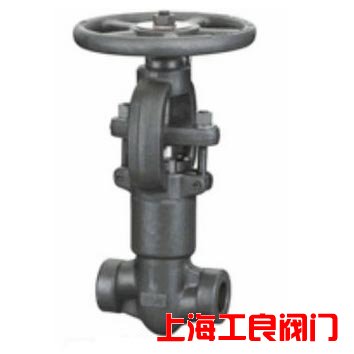

锻钢自密封截止阀J61Y
锻钢自密封截止阀标准材质明细表
| 序号 |
零件名称
|
CS to ASTM | AS to ASTM |
SS to ASTM
|
|
| Ttpe A105 | Type A182 F22 | Type A182 304(L) | A182 F316(L) | ||
| 1 |
阀体
|
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 |
阀瓣
|
A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 |
阀杆
|
A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 |
密封螺母
|
A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 |
密封圈
|
A182 F304L | A182 F316L | ||
| 6 |
阀盖
|
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 |
销钉
|
A276 420 | A182 F304 | ||
| 8 |
垫圈
|
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 |
提升螺母
|
A194 2H | A194 4 | A194 8 | A194 8M |
| 10 |
填料
|
柔性石墨 | PTFE | ||
| 11 |
手轮
|
A276 420 | A182 F304 | ||
| 12 |
填料压板
|
A216 WCB | A351 CF8 | ||
| 13 |
填料压板
|
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 14 |
螺母
|
A194 2H | A194 4 | A194 8 | A194 8M |
| 15 |
阀杆螺母
|
A276 410 | |||
| 16 |
手轮
|
A197 | |||
| 17 |
铭牌
|
SS | |||
| 18 |
螺母
|
A194 2H | A194 4 | A194 8 | A194 8M |
|
适用介质
|
水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢自密封截止阀尺寸（mm）和重量（kg）
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H(开) | 900Lb～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900Lb～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 34.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
声明：本文中所有文字、数据、图片均只适用于参考。
