| 电动三通球阀 |
产品型号： Q944F
|
|
|
|
|
Q944F型电动三通球阀属于电动阀类。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通型则用于分配介质和改变介质的流向。球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
|
|
|
|

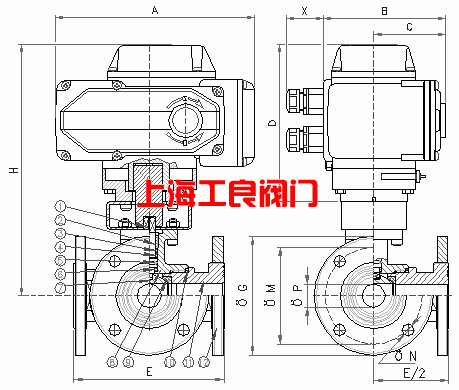

| 【 Q944F电动三通球阀尺寸表 】 |
|
DN
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
内螺纹尺寸
|
GAS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
通径
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
P. 阀门
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN25
|
PN25
|
|
A
|
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
256,5
|
256,5
|
|
B
|
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
156,5
|
156,5
|
|
C
|
mm.
|
68
|
68
|
68
|
68
|
94
|
94
|
94
|
94
|
|
D
|
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
185
|
185
|
|
X
|
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
|
E
|
mm.
|
120
|
130
|
140
|
150
|
180
|
200
|
220
|
240
|
|
ΦG
|
mm.
|
90
|
95
|
105
|
115
|
140
|
1450
|
165
|
185
|
|
ΦM
|
mm.
|
60
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
|
ΦN
|
mm.
|
14/4
|
14/4
|
14/4
|
14/4
|
18/4
|
18/4
|
18/4
|
18/4
|
|
H
|
mm.
|
249,5
|
252,5
|
260
|
264,5
|
304,5
|
312
|
275,5
|
284,5
|
|
T. of cycle 50/60 Hz
|
s.
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
|
重量
|
Kg.
|
8,1
|
8,6
|
10,1
|
11,5
|
20,5
|
23,7
|
28
|
32,6
|
|
| 【 Q944F电动三通球阀零部件材料 】
|
|
1) 轴 Shaft
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 防松螺母 Lock nut
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 压紧环型螺母 Gland nut ring
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 顶部密封环 至p tight ring
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
5) O环 O-Ring
|
氟橡胶 VITON
|
|
|
|
6) 垫圈 Washer
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
8) 阀体 Body
|
不锈钢 ANSI316
|
1.4408
|
|
|
9) 球阀 Ball
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
10) 顶部密封 End sealings
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
11) 端部 End
|
不锈钢 ANSI316
|
1.4408
|
|
|
12) 法兰 Flange
|
不锈钢 ANSI316
|
1.4408
|
|
| 【 产品特性 】 |
| ● 阀门头规格ISO5211 |
| ● 表面处理: 抛光 |
| ● 流体范围： 空气、水、气体、石油和石化产品、腐蚀性介质 |
| ● 工作压力: 见图. |
| ● 工作温度: -20℃ 至+160℃ |
| ● 法兰 UNI2223 PN16 DIN2501 由于三个端口密封完好，它使流体可以向各个方向流动。 |
|
|
|
