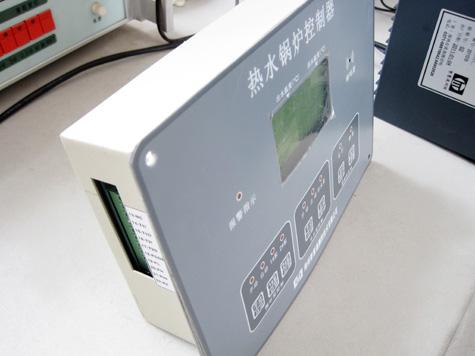

热水锅炉控制器简介本控制器是我公司吸收国内外先进技术，采用新型单片机，研制出的新一代智能锅炉控制器。有两种型号：蒸汽锅炉控制器（HTGL-Z）和热水锅炉控制器（HTGL-R），与燃油燃气燃烧机配套，分别用于蒸汽锅炉和热水锅炉的控制。本说明书适用于热水锅炉控制器的使用说明。
采用薄膜按键，液晶显示，操作方便，美观大方，可靠性高。具有补水泵自动控制和手动控制两种工作方式。实时检测锅炉出、回水温度，燃烧机运行状态，压力状态。在压力超常和燃烧机故障时，进行声光报警，并在出水温度超高报警、压力超高报警、和燃烧机故障时，自动关闭燃烧机。并且燃烧机故障信号消失前不允许开机。
技术指标
1．控制输出：共6路，均是常开继电器触点输出，容量10A 220VAC。包含两路循环泵控制输出、一路补水泵输出、两路燃烧机控制输出、一路报警输出；
2．输入信号：两路热电阻输入、3路压力输入（无源）、1路燃烧机故障输入（220V）；
3．电源电压：220VAC ±10%；
4．功耗：小于5W；
5．工作温湿度：0—55℃。
6．外形尺寸：220X160X60mm
开孔尺寸：192X132mm（横式）固定孔尺寸：206X146mm
