供应调直切断机【全国免费包邮】

用于自动校直切断直径1.0--12MM的各种铁线，钢线，镀锌线，铜线。可以自动调直切断，切断长度30--2000MM。可以表面无划痕。主部件有：主机一台，切断机构一套，料架一个，其他配件若干。

售后服务郑重承诺：全国免费包邮，广东省免费送货上门安装调试，机器免费保修一年，终身维护！

一、主要参数

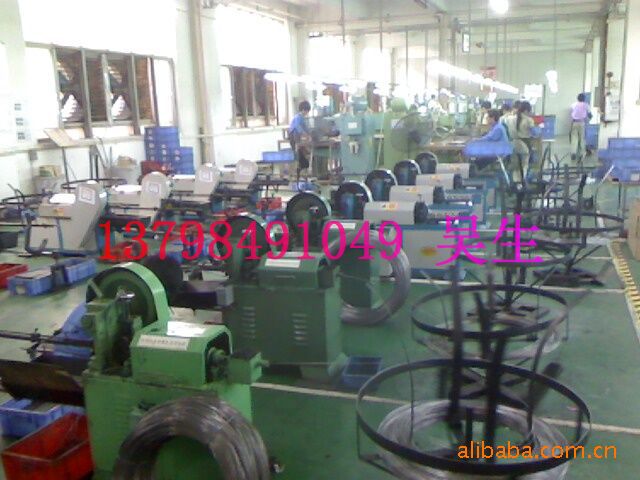

工厂安装调试图：

安装调试图：

方线，扁线，调直机

中号调直机：

中号调直机安装调试：



废旧钢筋校直机（2-5）

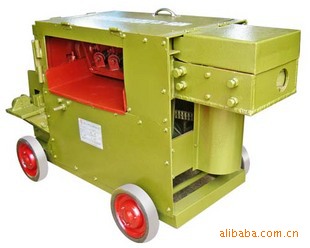

废旧钢筋校直机（5-12）

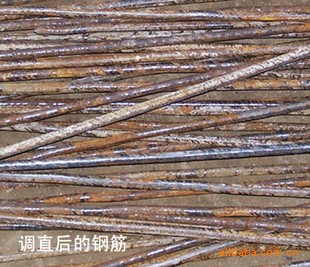

废旧钢筋校直后效果

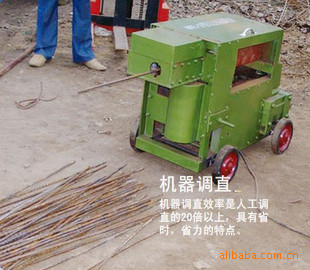

此机为废旧钢筋，线材的校直不带切断适合2-12MM一节一节的线材校直。
二、校直机安全使用注意事项
   1、钢丝校直机应安装在平坦坚实的地面上。
   2、安装承重架时，承重架料槽的中心要对准导向筒、调直筒、下切刀孔或剪切齿轮槽的中心线，并保持平直。
   3、机器安装后，必须检查电气线路和零件有无损坏，机器的连接件是否可靠，各传动部分是否机动，确认无误后方可进行试运转。
   4、先进行空机运转，检查轴承（重点检查校直筒轴承）、锤头、切刀或剪切齿轮等工作是否正常。确认无异常状态时，方可送料，实验校直机和切断。
  三、操作中安全注意事项

   1、按所校直钢丝直径，校直机应选用恰当校直块、曳引轮槽及迁移转变速度。校直块直径应比钢筋直径大2.5毫米，曳引轮槽宽与所校直钢筋直径雷同。
   2、校直块的调剂：一般校直筒内有五个校直块，第1，5两个须放在中心线上，中间三个可偏离中心线。先使钢丝偏移3毫米左右的偏移量，经过调直，如钢丝仍有弯，可逐渐加  大偏移量直到校直为止。
   3、切断三、四根钢筋后须停机检查其长度是否合适。如长度有偏差，可调剂限位开关或定尺板。
   4、在导向筒的前部应安装一根1米左右长的钢管。被校直的钢筋应先穿过钢管再穿入导向筒和校直筒，以防止每盘钢筋接近校直完毕时弹出伤人。
   5、在校直块未固定，防护罩未盖好前不得穿入钢筋，以防止开动机器后，调直块飞出伤人。
   6、钢丝穿入后，手与曳引轮应保持必定距离。
   7、钢丝校直机应在校直过程中，为防止由于氧化铁皮飞扬，污染环境，应采用相应的防尘措施

四、产品出厂的成套性

                主机             1台

                 线枪             1套

                 线盘             1件

                 合格证             1张

                  使用说明书            1册

                  维修服务卡            1张

五．产品合格证

六、设备的安装
  1.调直机的安装应距离墙壁200㎜以上,以防止因过热而引发事故.

   2．调直机尽可能安装在湿度低、尘埃少无的害气体,平整坚实的混凝土地面上,同时做好水平校准，（线枪的线槽与主进线孔中心线一致），校准应由机械专业人员进行。

   3．为保证人身及设备安全，务必做好接地装置，接地线应采用4㎜²的多股铜芯绞线，一端接在调直机的标记处，另一端接在车间接地网上。（如无接地网，则应参照有关标准，作好接地线），接地线应由电气专业人员进行。

七、调直机的操作说明

1. 安装及配线完毕后，进行空运转试验，控制电机正反运转，检查各运转部分是否正常，有无异常声音，确保正常后再进行铁线调直工作。
2. 按所需定长将线枪线槽内的定长镶条调整定位。
3. 把盘线装在线盘上，拉出线头，穿过导套、调直轴，压轮组至线枪枪嘴中。
4. 旋转压轮部件上的手轮，调整弹簧压缩量来改变压轮组对线材的压力，从而引起变压轮与线材的摩擦力（以达到改变调直速度的目的），工作时，应根据线径大小适当调整压胃，一般线径越大，压力越大。
5. 调整调直压块，根据线奢的直径、钢性调节各紧固螺钉，直径和钢性越大，其压曲越大，反之，压曲量越小。
6. 合上电源开关，左旋倒顺开关，机器正常工作，右旋倒顺开关，则线材退出。

八、设备的保养和维护

1．每班应定时向机械运动部件加注润滑油。

2．每班工作前应空运行一次，当无异常后方能开始生产。

3 .轴及两端轴承座，每班加一次20#机油,线枪刀架滑块与座架导槽,压轮线槽应根据工作状况加注20#机油(不得低度于每月1次)。
