第一章概 述
一概述
EC-301智能程序调节仪表是一种采用全新设计理念的高性能、高可靠性智能型工业调节仪表。广泛应用于化工、陶瓷、冶金、石化、热处理等行业的温度、流量、压力、液位等自动控制系统。
主要特点
u 采用当今最先进的ATMEL单片微机作主机，减少了外围部件，提高了可靠性；
u 集多种输入型号、输出方式、控制方式于一机；
u 采用模糊理论和传统PID控制相结合的控制方式，使控制过程具有响应快、超调小、稳态精度高的优点,特别对那些常规PID难以控制的大纯滞后对象有明显的控制效果；
u 采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等多种技术，注重现场容错能力，
使整机具有很强的抗干扰能力；
u 输出接口采用模块化结构，功能配置方便灵活；

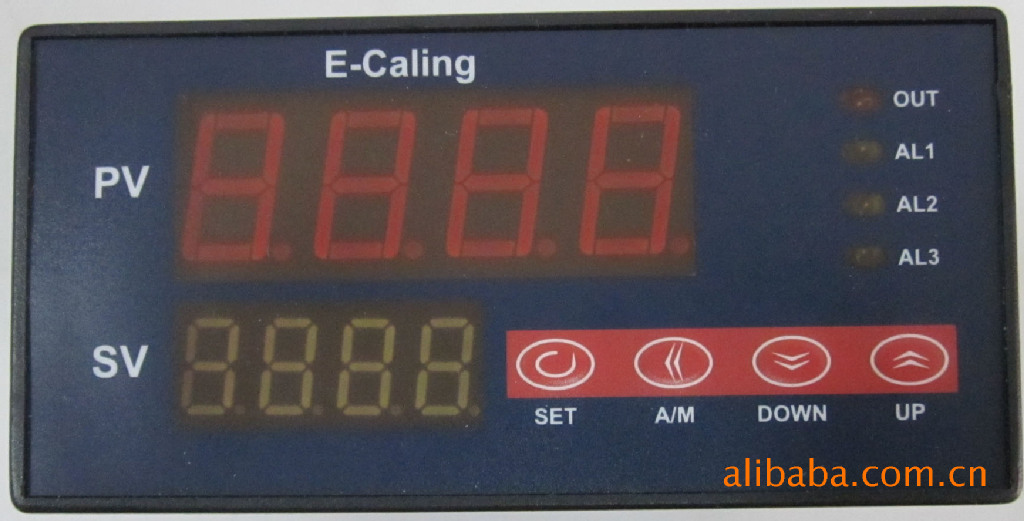

u 双四位LED数码显示；
u 具有手动/自动无扰动切换，控制参数具有自整定功能；
u 20线光柱显示输出百分比值;
u 可设定一至十条程序升温曲线，每条程序升温曲线有二十个折点;
u 具有跳转功能,通过跳转功能可把若干条程序升温曲线连成一条，也可通过跳转功能执行周期性的 循环程序升温曲线控制。
u 具有暂停(HoLd)功能。
u 具有两个可编程的开关量(ON/OFF)输出（事件输出）。
二主要技术指标
¨ 基本误差:±0.2%F.S±1个字
¨ 输入信号及测量范围:
热电偶: K(0-1300℃)、S(0-1700℃)、B(0-1800℃)、T(-200-400℃)、E(-200-1000℃)、J(0-800℃)、
Wre325(0-2300℃)、N(0-1300℃)
热电阻: Pt100(-200-600℃)、Cu50(-50-150℃)
标准电流:0-10mA、4-20mA
标准电压:0-5V、1-5V
¨ 冷端补偿误差:±1℃
¨ 显示方式:2×4位LED数码显示
¨ 断偶或超量程显示:Sb
¨ 分辨力:1℃、0.1℃
¨ 采样周期: 0.5秒
¨ 控制方式:模糊PID控制、位式控制、手动控制
¨ 输出方式:
0-10mA电流(RL<1000Ω，可扩展至2000Ω)
4-20mA电流(RL<500，可扩展至1000Ω )
0-22mA自定义电流(软件自由设定)
固态继电器触发
继电器开关量
可控硅过零触发输出(单相、三相)
可控硅移相触发输出(单相、三相三线、三相四线)
¨ 手动功能:可由用户通过键盘直接修改输出量
¨ 报警功能:上限、下限、正偏差
¨ 电源电压:85V-264V(型号后加“-24”为直流24V供电)
¨ 整机功耗：<4W
¨ 环境温度：-10-50℃
¨ 环境湿度：<85% RH
¨ 面板尺寸：A型96mm×96mm；B型48mm×96mm（竖）；C型96mm×48mm（横）；
D型160mm×80mm（横）；E型80mm×160mm（竖）；F型72mm×72mm;G型48 mm×48 mm
三输出接口模块
F I 光电隔离的控制电流输出模块
F I 光电隔离的变送电流输出模块，变送精度0.2%FS
F V 光电隔离的控制/变送电压输出模块，变送精度0.2%FS
F T 光电隔离的固态继电器（SSR）触发模块（12V/50mA）
F T1光电隔离的单路可控硅过零触发模块（触发一个800A以下双向或两个单向反并联可控硅）
F T2光电隔离的两路可控硅过零触发模块（触发个800A以下双向或两个单向反并联可控硅）
F J继电器开关输出模块（3A/220V常开+常闭）
F J继电器开关输出模块（0.8A/220V常开）
F RS485通讯模块
F RS232通讯模块
F V2隔离的12V/50mA电源输出模块
F V3隔离的24V/50mA电源输出模块
F V1隔离的5V/50mA电源输出模块
F C1光电隔离的单相或两相可控硅移相触发卡（可直接移相触发一个800A以下的双向可控硅或两个
单向反并联的可控硅，触发输出没有极性）
F C3光电隔离的三相三路可控硅移相触发卡（可直接移相触发三个800A以下的两个单向反并联可控硅。触发输出有极性和相序要求。适用于主回路采用“Y”形接法且中性点不接零或“△”接法的三相移相触发）
F C4光电隔离的三相四线制可控硅移相触发卡（可直接移相触发三个800A以下的双向可控硅或两个单向反并联的可控硅，触发输出没有极性。适用于主回路采用“Y”形接法且中性点接零的三相可控硅触发）
四型号定义说明
|
外形尺寸代号（宽×高） A：96×96 B：48×96（竖） C：96×48（横） D：160×80（横） E：80×160（竖） F：72×72 G：48×48
|
|
主控制输出 0：无 J：继电器输出（3A常开+常闭） J1：继电器输出（0.8A常开） T：固态继电器触发（12V/40mA） K1：单相可控硅过零触发 K2：三相可控硅过零触发 I：控制电流输出(0-10mA、4-20mA) V：控制电压输出 C1：单相可控硅移相触发 C3：三相三线可控硅移相触发 C4：三相四线制可控硅移相触发输出 |
|
辅助输出 (报警1及其它) 0：无 J：继电器输出（3A继电器常开） J1：继电器输出（0.8A继电器常开） T：固态继电器输出 K1:单相可控硅过零触发(配合主输 出完成三相三路可控硅过零触发） |
|
辅助输出2（报警2及其它） 0：无 J：继电器输出（3A继电器） J1：继电器输出（0.8A继电器） T：固态继电器输出 V2：馈电12V/50mA V4：馈电24V/50mA V5：馈电5V/50mA馈电模块 I：电流变送（0-10 mA 4-20mA） V:电压变送(0-5V 1-5V) |
|
辅助输出3 0：无 J：继电器输出（3A继电器） J1：继电器输出（0.8A继电器） T：固态继电器输出 V2：馈电12V/50mA V4：馈电24V/50mA V5：馈电5V/50mA I：电流变送（0-10 mA 4-20mA） V：电压变送（0－5V、1－5V） R: RS232通讯接口 S:RS485通讯接口 输入 0：热电偶、热电阻0-5V、1-5V 1：热电偶、热电阻0-10mA、4-20mA 程序段 1:5段2:10段3:20段4:40段5:60段 6:80段7：100段8:120段9:140段10:160段11:180段12:200段 |
