一、用途:
LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。
二、特点:
★ 压力损失小。
★ 具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
★ 采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置,并可显示在液晶屏上,液晶屏直观清晰,可靠性高。
★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、主要技术参数:
★ 流量计规格,基本参数和性能指标(见表二)
★ 准确度:0.5级、1.0级;
★ 使用条件:
1、 环境温度-20℃~50℃;
3、 被测介质温度:-20℃~120℃;
4、 大气压力:86Kpa~106Kpa;
5、 防爆等级:ibⅡBT4.
★ 信号传输距离:传感器至显示器的距离可达1000m。
四、 电气特性:
1、 显示方式:
(1)LWGY 远传显示:脉冲输出(配显示仪表);
(2)LWY 现场显示:液晶显示累积流量,单位(m³)
液晶显示瞬时流量,单位(m³/h)
(3)LWGB 涡轮流量变送器:(配显示仪表)。
2、输出功能:
(1)LWGY 脉冲输出,p-p值由供电电源确定;
(2)LWY 可带脉冲输出或4~20mA两线制电流输出;
(3)LWGB 4~20mA两线制电流输出。
3、供电电源:
(1)LWGY:DC5~24V;
(2)LWY:3V锂电池安装于仪表内部可连续使用3~5年;
(3)LWGB:DC24V。

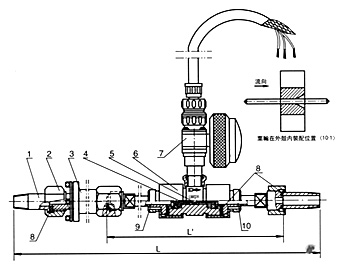

五、 仪表结构及安装方式:见(表二)、(图三)
1、 仪表安装采用法兰连接、螺纹连接及夹装式;
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;

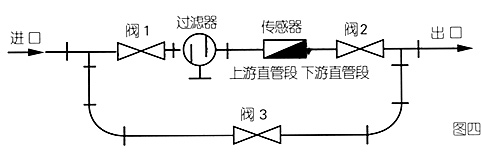

4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书”。
六、型号及规格说明:
LW X X- XXX XX
LW 表示涡轮流量传感器;
X X:GY表示远传显示型;
Y表示现场显示型;
GB表示变送器;
XXX:表示涡轮流量传感器口径;
XX:B表示防爆型;E表示夹装式;
如:LWGY-50-BE:表示口径为50mm, 防爆、夹装式涡轮流量传感器;
LWGB-50:表示口径为50mm,涡轮流量变送器。
产 品 型 号 |
公称通径 (mm) |
流量范围 (m³/h) |
最大工作 压力(MPa) |
安 装 形 式 |
精确度 |
前 置 放 大 器 电 源 (V) |
LWGY—4
LWGY—4-B |
4 |
0.04~0.25 |
6.3 |
螺纹 |
0.5 1 |
+(或-)12V |
LWGY—6
LWGY—6-B |
6 |
0.1~0.6 |
6.3 |
螺纹 |
0.5 1 |
+(或-)12V |
LWGY—10
LWGY—10-B |
10 |
0.2~1.2 |
6.3 |
螺纹 |
0.5 1 |
+(或-)12V |
LWGY—15
LWGY—15-B |
15 |
0.6~6 |
6.3 |
螺纹 |
0.5 1 |
+(或-)12V |
LWGY—20
LWGY—20-B |
20 |
0.7~7 |
6.3 |
螺纹 |
0.5 1 |
+(或-)12V |
LWGY—25
LWGY—25-B
LWGY—25BE |
25 |
1~10 |
6.3 25 |
螺纹 夹装 |
0.5 1 |
+(或-)12V |
LWGY—32BE |
32 |
1.5~15 |
25 |
夹装 |
0.5/1 |
+(或-)12V |
LWGY—40
LWGY—40-B
LWGY—40BE |
40 |
2~20 |
6.3 25 |
螺纹 夹装 |
0.5 1 |
+(或-)12V |
LWGY—50
LWGY—50-B
LWGY—50BE |
50 |
4~40 |
1.6 25 |
法兰 夹装 |
0.5 1 |
+(或-)12V |
LWGY—65BE |
65 |
7~70 |
25 |
夹装 |
0.5/1 |
+(或-)12V |
LWGY—80
LWGY—80-B
LWGY—80BE |
80 |
10~100 |
1.6 25 |
法兰 夹装 |
0.5 1 |
+(或-)12V |
LWGY—100
LWGY—100-B
LWGY—100BE |
100 |
20~200 |
1.6 25 |
法兰 夹装 |
0.5 1 |
+(或-)12V |
LWGY—125BE |
125 |
25~250 |
25 |
夹装 |
0.5/1 |
+(或-)12V |
LWGY—150
LWGY—150-B
LWGY—150BE |
150 |
30~300 |
1.6 25 |
法兰 夹装 |
0.5 1 |
+(或-)12V |
LWGY—200
LWGY—200-B
LWGY-200BE |
200 |
80~800 |
1.6 25 |
法兰 夹装 |
0.5 1 |
+(或-)12V |
