产品名称：
|

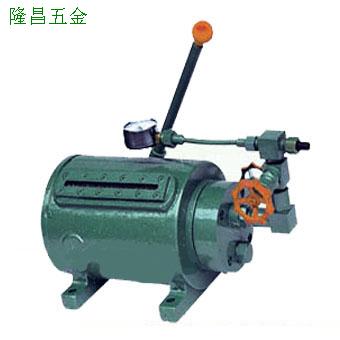

SB03-175手摇油泵（站用） |
|
产品特点：
|
SB03站用手摇油泵适用于液化石油气储配站储罐下紧急切断阀配套使用，远控注油，控制其开启和关闭。 |
|
主要设计参数
油腔容量：4000cc
公称压力：PN4.0MPa
工作原理及结构说明
1、手摇油泵通过受柄做往复动作，是压力增高来打开紧急切断阀，介质即可通过，如遇火灾或其它紧急情况时，将手摇油泵的泄压阀打开，油压系统迅速泄压，使紧急切断阀立刻关闭，或温度升高至75℃以上时，安装在油泵或紧急切断阀的易熔塞立即熔化，达到自动泄压目的，是紧急切断阀自动迅速关闭。
2、手摇油泵的主要构造是由吸压油的柱塞，进油阀，出油阀及泄压阀组成。由柱塞和进出油阀的封闭，形成的密封空间是油泵的工作腔，当柱塞向上运动是工作腔的容积由小变大时，由于腔内压力低于大气压力进油阀打开，油经滤油泵阀进入工作腔。当柱塞向下运动时工作腔的容积由大变小，工作腔的油压升高，出油阀被打开，将压力油排入油路系统，供紧急切断阀开启。
泄压阀是用于压力油路系统泄压而设置的，工作时需将泄压阀关闭，在油路系统需要泄压时将泄压阀打开，即紧急切断阀关闭。
3、泵的油箱在泵的外套体腔内，注油时杞开上盖的注油塞即可，如油柱容积不够时，可外加辅助油箱。
主要性能参数
|
公称压力
|
壳体试验
|
密封试验
|
适用介质
|
适宜温度
|
|
4.0
|
6.0
|
4.4
|
合成锭子油等
|
-40~+80℃
|
主要零件材料
|
泵体
|
活瓣
|
活瓣密封圈
|
活塞
|
柱塞
|
油压缸
|
易熔塞
|
|
35
|
铜
|
丁晴橡胶I-3
|
2Cr13
|
2Cr13
|
35
|
铜
|
|
|
