◆产品结构特点
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150~1500LBS,工作温度-29~180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观;
2、倒装压力平衡的结构,开关动作轻;
3、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能;
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
|
结构形式 |
BC |
驱动方式 |
手动 |
电动 |
设计标准 |
API599、API6D |
结构长度 |
ASME B16.10 |
连接法兰 |
ASME B16.5 |
试验和检验 |
API598.API 6D |
公称压力(LB) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
300 |
7.5 |
5.5 |
600 |
15.0 |
11.0 |
900 |
22.5 |
16.5 |
序号 |
名称 |
材质 |
1 |
双头螺栓 |
ASTM A194-2H、A194-8、A194-8M |
2 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
3 |
阀盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
4 |
垫片 |
柔性石墨+不锈钢 |
5 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
6 |
阀体 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
7 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
8 |
“O”型圈 |
丁腈橡胶NBR |
9 |
填料 |
柔性石墨 |
10 |
填料压盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
11 |
加油嘴 |
|
12 |
止回阀 |
|
13 |
手柄 |
ASTM A47-32510、A216 WCB |

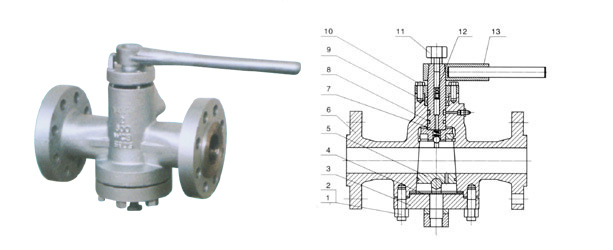

型号 |
YDAX47-150LB |
压力等级 |
150LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |

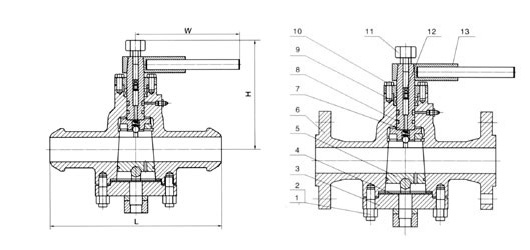

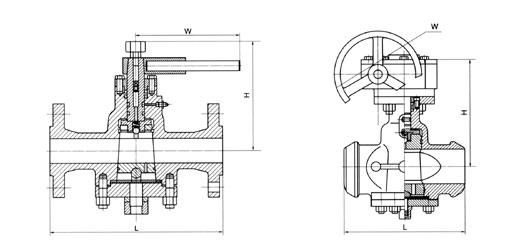

L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
400 |
450 |
510 |
590 |
W |
400 |
400 |
500 |
500 |
600 |
600 |
820 |
820 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
重量(kg) |
10 |
12 |
14 |
17 |
19 |
21 |
29 |
33 |
48 |
75 |
98 |
125 |
171 |
230 |
370 |
型号 |
YDAX47-300LB |
压力等级 |
300LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
400 |
450 |
510 |
590 |
W |
400 |
400 |
500 |
600 |
600 |
820 |
1000 |
1000 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
重量(kg) |
12 |
14 |
16 |
19 |
21 |
24 |
31 |
36 |
61 |
86 |
130 |
190 |
255 |
380 |
560 |
型号 |
YDAX47-600LB |
压力等级 |
600LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
400 |
450 |
510 |
590 |
W |
400 |
400 |
500 |
500 |
600 |
600 |
820 |
820 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
重量(kg) |
14 |
16 |
18 |
20 |
24 |
29 |
35 |
47 |
91 |
129 |
210 |
320 |
660 |
920 |
1250 |
型号 |
YDAX47-900LB |
压力等级 |
900LB |
口径Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
400 |
450 |
510 |
590 |
W |
400 |
400 |
500 |
60 |
600 |
820 |
1000 |
1000 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
重量(kg) |
17 |
29 |
21 |
24 |
30 |
37 |
44 |
65 |
110 |
160 |
255 |
380 |
810 |
1050 |
1460 |
|
|
