一、产品简介

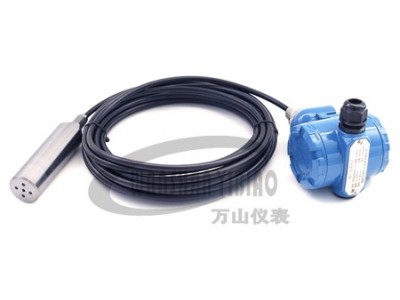

WS系列投入式液位变送器是我司开发的高性能变送器系列之一。投入式液位变送器是一种测量液位的压力传感器，基于所测液体静压与该液体的高度成比例的原理，采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号，一般适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。
二、工作原理
当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：
Ρ = ρ .g.H + Po
式中： P —变送器迎液面所受压力ρ：被测液体密度
g —当地重力加速度
Po —液面上大气压
H —变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位的高度。
三、技术特点
结构简单：无任何可动或弹性元件，因此可靠性高，维护量少。
安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
用途广泛：适用于高温高压、强腐蚀等介质的液位测量。
四、产品特点
1. 采用先进电路处理技术，性能稳定、高灵敏度；
2. 多种量程，最大可测200m（水柱压力）；
3. 采用不同材质隔离膜片，适用于多种测量介质；
4. 配置灵活，根据需要可选择不同配置；
5. 一体式、分体式可选；
6. 反极性和过电压保护；
7. 抗冲击、防雷击设计；
8. 激光调阻温度补偿，零点、量程可现场调节；
9. 范围宽抗腐蚀，适于多程介质；
10. 过载及抗干扰能力强，性能稳定；
11．采用一体化结构的二线制变送器，无活动部件，维护简易;
12．四位半数字显示，高清背光，便于现场查看;
13．本质安全型和隔爆型可用于危险现场。
五、技术参数
基本误差：0.25%F•S. 0.5%F.S
测量范围：0～100m （根据用户量程来适选）
线性度：优于0.25%F•S
温度漂移 ＜±0.05%F•S/℃(0-50℃)
长期稳定性：≤0.05%F•S/年
响应时间： ≤10mS
供电电源：24VDC(或12VDC-36VDC任意恒压电源)
输出：4～20mA(或O～10mA 1～5V O～5V 0～1OV)
负载电阻：0～600Ω(Rz=(V-12)/0.02 其中V为电源电压)※辅出为0～10mA时
承压范围：负压、常压、高压(32MPa以下)
环境温度：-20～ +85℃
被测介质温度：-20～ +85℃
荐贮温度： -20～ +65℃
探头直径：19mm～42mm可选
电气接口：M20×1.5、1/2NPT
安装位置：无限制
探头防护等级：IP68
固定方式：螺纹安装M20×1.5、M27×2 法兰安装：DN15、DN25、DN50、DN80不等
探头材质：304、316L、哈氏合金C-276、钽、钛、四氟聚乙烯（特富隆）
传惑器隔离膜片材质：316L 、哈氏合金、钽
探杆材质：304、316L、哈氏合金C-276、钽、钛、四氟聚乙烯（特富隆）
电缆材质：PVC、PTFE（特富隆）
外壳材料：铸铝
功耗：<0.5W
防爆等级： EXdⅡCT6
六、应用领域
WS系列投入式液位变送器广泛应用于工业现场液位测量与控制、城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。选择投入式液位变送器的时候要先考察应用场合，如果在腐蚀性环境当中应用，要选择防护等级高，且防腐传感器，还要注意液位传感器量程的大小和接口的要求。
WS系列投入式液位变送器广泛应用于水厂、污水处理场、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、油罐、水文地质、水库、河道、海洋等场合液位的测量，电路采用抗干扰性号隔离放大，截频干扰设计（抗干扰能力强，防雷击）、过压保护，限流保护，抗冲击，防腐等设计，受到用户的一致认可。
