一、产品简介

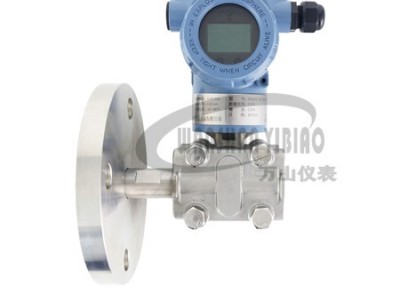

WS3051-LT单法兰液位变送器是我司引进国外先进技术和设备生产的新型变送器，关键原材料，元器件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内较为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
二、工作原理
WS3051-LT单法兰液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力，然后将其转换成4～20mA.DC信号输出。
三、技术特点
结构简单：无任何可动或弹性元件，因此可靠性高，维护量少。
安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
用途广泛：适用于高温高压、强腐蚀等介质的液位测量。
四、产品特点
1. 测量范围广: 0～100m 、-0.1MPa-0, 0-(10KPa-20MPa)（根据用户量程来适选）
2. 零点、量程连续可调
3. 具有反向极性保护及限流保护
4. 耐冲击性能突出
5. 高精度、高稳定性、高可靠性
6. 特殊的接线结构，维护、检修特别方便
7. 适用于要求高的场合，符合计量标准要求
8. 独特的设计使防水锤冲击性能好，使用寿命长
9. 根据特殊要求，可使之具有良好的抗结冰性能
10．采用一体化结构的二线制变送器，无活动部件，维护简易
11．四位半数字显示，高清背光，便于现场查看
12．本质安全型和隔爆型可用于危险现场
五、技术参数

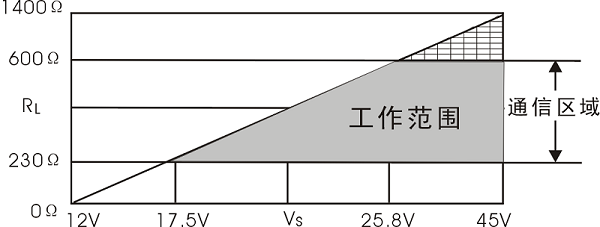

负载特性图
基本误差：0.2%F•S. 0.5%F.S
测量范围：0～100m 、-0.1MPa-0, 0-(10KPa-20MPa)（根据用户量程来适选）
线性度：优于0.2%F•S
温度漂移 ＜±0.025%F•S/℃(0-50℃)
长期稳定性：≤0.02%F•S/年
响应时间： ≤10mS
供电电源：24VDC(或12VDC-45VDC任意恒压电源)
输出：4～20mA(或O～10mA 1～5V O～5V 0～1OV)
负载电阻：电路板的最大负载电阻RL为：RL=Vs-12V/0.023A,式中RL—最大负载电阻（单位Ω），通讯时RL最大为600Ω；Vs——供电电源电压（单位V）。
温度范围：电子线路：-40～+85℃ 、敏感元件（充硅油）：-40～+104℃ 、（充惰性油）：-18～+71℃
储藏温度：-40～+55℃；
启动时间：最大阻尼时＜2s
阻 尼：电气阻尼为0～16s，可按0.1s间隔调整，敏感元件（充硅油）固有时间0.2s。
环境温度：-20～ +85℃
法兰尺寸：DN15～DN500不等
电气接口：M20×1.5、1/2NPT
安装位置：无限制
外壳防护等级：IP67
法兰方式：平法兰式、插入式
法兰材质：304、 316L
隔离膜片材质：316L 、哈氏合金、钽
变送器材料：
·螺栓为碳钢镀锌；
·电气外壳为低铜铝合金；
·电气外壳表面涂层为环氧喷塑。
防爆等级： EXdⅡCT6
六、应用行业
1、制糖业与酿酒业：榨取果汁、糖浆、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇等；
2、奶制品业：炼乳、乳糖、乳酪、干乳酪、乳酸等；
3、采矿：煤、钾碱、盐水、磷酸盐、钙化合物、石灰石、铜、金等；
4、炼油：润滑油、芳香剂、燃油、植物油等；
5、食品加工：番茄汁、葡萄汁、柠檬汁、番茄酱、糖蜜、植物油、果糖浆、果冻、果酱等；
6、纸浆与造纸业：黑浆、绿浆、纸浆清洗、蒸发器、苛性碱等；
7、饮料加工：啤酒、软饮料、果酒、速溶咖啡、麦芽等；
7、化工：烧碱、酸、尿素、清洁剂、聚合物密度、乙二醇、氯化钠、氢氧化钠等；
8、石化：天然气、油气水洗、煤油、润滑油、油/水等。
WS3051-LT单法兰液位变送器附录：
☆ 耐腐蚀性好的材料 ○ 尚耐腐蚀的材料 × 不耐腐蚀的材料

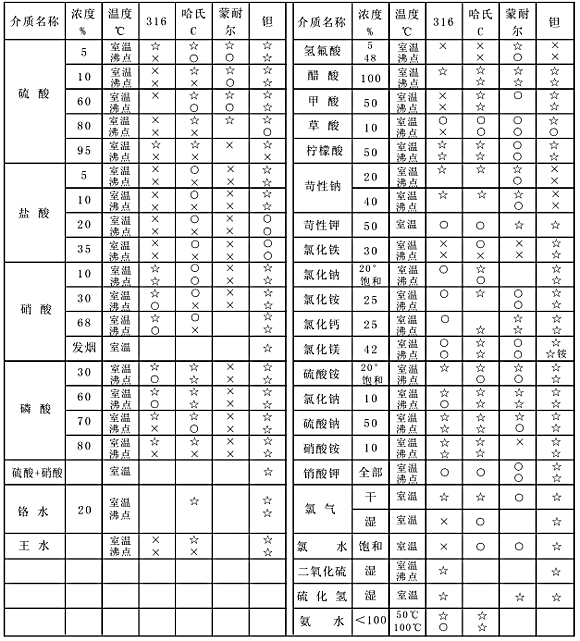

变送器膜片耐腐蚀参考表
