结构特点简述

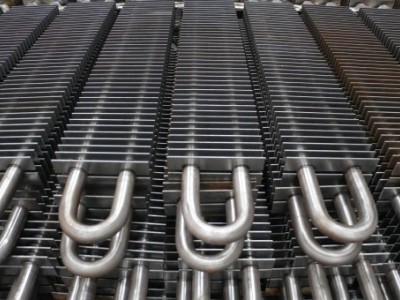

● H型鳍片省煤器是在省煤器光管上把一对对鳍片用自动电阻闪爆焊的方式焊接成型，通过鳍片扩展式受热面来取代光管式受热面，以便在有限的空间内布置更多的传热面积。
● H型鳍片省煤器所布置的受热面是同样管径和长度光管省煤器的6-9倍，而所占的空间是光管省煤器的50-60%，大大降低了锅炉成本。
● 结构紧凑，换热效率高，防磨损，不易积灰且烟气阻力小。
用途
H型鳍片管主要用于电站锅炉、工业锅炉、船用或陆用柴油机组排烟废热回收的热交换设备（空气加热器、省煤器、余热锅炉等），也可在化工、石油等其它工业部门的工艺流程中作废热回收设备元件。
H型鳍片省煤器的特点
H型鳍片管省煤器具有结构紧凑换热效率高，防磨损，不易积灰，且阻力小等特点。

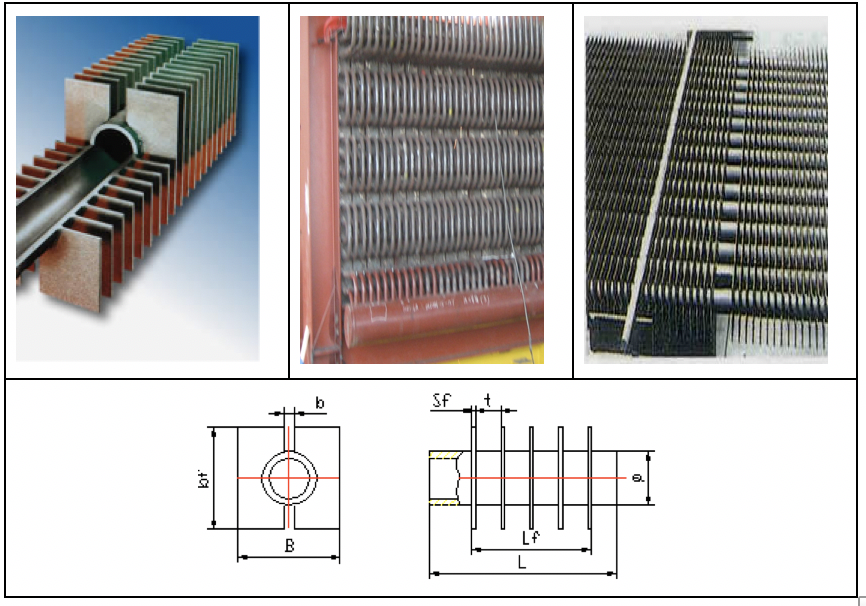

H型翅片省煤器是在省煤器光管上把一对对翅片用自动电阻闪爆焊的方式焊接成型，通过翅片扩展式受热面来取代光管式受热面（见下图），以便在有限的空间内布置更多地传热面积。它所布置的受热面是同样管径和长度光管省煤器的6~9倍。通过在同样的空间内布置更多的传热面积，来增加省煤器的吸热量。与光管相比，在消耗相同金属材料的情况下，具有更大的表面积，使省煤器空间极为紧凑，它所占的空间是错列光管省煤器的50~60%。
顺列布置的H翅片省煤器。翅片自然形成通道，不仅使省煤器不易积灰和沾污，而且使省煤器的烟气阻力大大降低，在相同热负荷和烟速下，H型翅片省煤器比光管省煤器能节省40%的金属重量，而压降只有光管的一半。
H翅片管具有优异的防磨性能。受热面的磨损主要是灰粒对管子的冲击和切削作用，在管子周围与水平线成30°部位磨损最厉害。S1/d=S2/d=2时，此处磨损量为平均值的3倍。错列布置由于气流方向改变，第二排磨损最厉害，S1/d=S2/d=2时第二排是第一排磨损量的2倍，以后各排磨损量比第一排低30%~40%。顺列布置第一排磨损情况与错列布置相同，以后各排由于气流冲击不到管子，磨损较轻。在其它条件相同情况下，顺列管束的最大磨损量比错列管束少3~4倍。管子磨损速度与烟气速度不均系数成正比。H型鳍片把空间分成若干小的区域，对气流有均流作用，与采用错列布置的光管省煤器、螺旋翅片省煤器、纵向鳍片省煤器相比，在其它条件相同情况下，磨损寿命高3~4倍。优异的防磨性能，大大提高了省煤器运行的可靠性。
