长沙三色帆环保科技发展有限公司

 应用范围：
*冷却水：冷却塔、空调系统、冷冻系统、补充水系统、直流系统。
～减少妨碍热交换器上沉淀物形成，使之不影响热交换器的冷却效果。
～防止结垢，形成斑点及腐蚀。
～防止设备失灵，减少设备维修。
*设备保护：
～保护喷咀、电磁阀、水泵及轴承、离子交换器、密封元件，避免管路、喷咀等重要设备阻塞。
*供水：
～地表水、河水、水库水、湖水、池水、海水及地下水源过滤，除去沙子、细菌、藻类、有机物、铁屑、硫磺……
～减少化学及氯气处理。
*循环水再利用：冶金、化工、电子、电力、食品、造纸、糖业等工业水过滤再利用，特别适用于钢铁系统的喷咀结晶器保护。

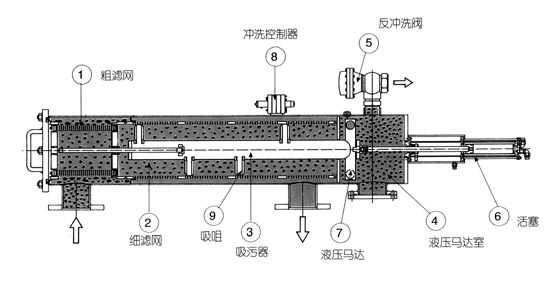

*废水处理： ～污水三级处理，减少细滤系统的成本。 当水通过过滤器的粗滤网①后进入细过滤室，在细滤网②上逐渐堆积一层脏物。这样将造成细滤网内表面和外表面有一个压力差。当压力差到达一个预定值时，便开始清洗循环。

　　清洗循环：
冲洗控制器⑧控制反冲洗阀⑤和活塞⑥，水从液压马达室④经反冲阀流出。当反冲洗阀打开时，液压马达室内④，吸污器③，以及吸咀内的压力降至与大气相通。这样就引起细滤网②外面（净水）和与吸咀相对的细滤网内面（脏水）之间有一个压力差，这种反冲运动就清洗掉了与吸咀相对的滤网区域。水和脏物经过液压马达⑦时，带动吸污器转动，而此时活塞也被驱动作轴向运动。吸咀的轴向运动和旋转运动可以使滤网整个清洗干净。
当滤网上的脏物冲洗掉后，压差消失了，冲洗控制器关闭反冲洗阀，活塞回到它原来的位置。系统又开始准备下一次冲洗周期。

　　M3系列、M4系列又可分标准型、高压型、高温型。标准型：最高工作压力10bar，最高工作温度65℃；高压型最高工作压力可达16bar；高温型最高工作温度98℃。

序号 型号 流量m3/h 滤网面积cm2 安装长度mm 重量kg 平滤网 波型 1 M302L 25 410 1230 580 60 2 M302 40 410 1230 604 71 3 M304 80 770 2310 748 95	序号 型号 流量m3/h 滤网面积cm2 安装长度mm 重量kg 平滤网 波型 1 M302LP 25 410 1230 150 60 2 M302P 40 410 1230 205 71 3 M304P 80 770 2310 300 95	序号 型号 流量m3/h 滤网面积cm2 安装长度mm 重量kg 平滤网 波型 1 M403P 40 410 1230 205 95 2 M404P 80 770 2310 300 115
序号 型号 流量m3/h 滤网面积cm2 安装长度mm 重量kg 平滤网 波型 1 M302LE 25 1530 4600 564 125 2 M303L 40 1530 4600 604 140 3 M302LE 40 1530 4600 604 140 4 M304L 80 3060 9200 748 180 5 M304LE 80 1530 4600 748 180 6 M306 150 1530 4600 910 250 7 M306E 150 1530 4600 910 250 8 M306L 150 3060 9200 910 250 9 M308 300 3060 9200 1176 350 10 M310 400 4080 12300 1340 460 11 M310L 400 6100 18300 1340 640 12 M312 600 6100 18300 1450 865 13 M314 900 6900 20500 1532 1050	序号 型号 流量m3/h 滤网面积cm2 安装长度mm 重量kg 平滤网 波型 1 M302LPE 25 1530 4600 450 140 2 M303LP 40 1530 4600 450 185 3 M302LPE 40 1530 4600 450 245 4 M304LP 80 3060 9200 900 286 5 M304LPE 80 1530 4600 450 255 6 M306P 150 1530 4600 450 288 7 M306PE 150 1530 4600 450 308 8 M306PP 150 3060 9200 900 350 9 M306XLP 120 4600 13800 900 359 10 M308P 300 3060 9200 900 435 11 M308PP 300 4600 13800 900 625 12 M310P 400 4080 12300 1100 830 13 M310PP 400 6100 18300 1100 1080 14 M312P 600 6100 18300 1100 1250 15 M314P 900 6900 20500 1270 1345 16 M316P 1100 6900 20500 1270 1885	序号 型号 流量m3/h 滤网面积cm2 安装长度mm 重量kg 平滤网 波型 1 M403LP 40 1530 4600 450 160 2 M404LPE 40 1530 4600 450 210 3 M404LP 80 3060 9200 900 285 4 M404LPE 80 1530 4600 450 355 5 M406P 150 1530 4600 450 385 6 M406PE 150 1530 4600 450 405 7 M406LP 150 3060 9200 900 475 8 M406XLP 120 4600 13800 900 490 9 M408P 300 3060 9200 900 545 10 M408LP 300 4600 13800 900 568 11 M410P 400 4080 12300 1100 865 12 M410LP 400 6100 18300 1100 905 13 M412P 600 6100 18300 1100 1380 14 M414P 900 6900 20500 1270 1560 15 M416P 1100 6900 20500 1270 1985

最大工作压力：
M3系列标准型：10bar　　高压型：16bar
M4系列标准型：10bar　　高压型：16bar

 冲洗过程中要求的最小管压：2.5bar

最高工作温度：65℃

大约冲洗周期时间：
非活塞型：3-5秒；活塞型：8-18秒。

可选滤网精度：
平滤网：50，80，100，120，150，200，400，800，1500，3000微米
波型网：15，25，30，40，50，80，100，120，150，200微米

出/入口法兰标准：
ASA，BSTD，BSTE，DIN10，最大工作压力：

　　M3系列标准型：10bar　　高压型：16bar
M4系列标准型：10bar　　高压型：16bar

 冲洗过程中要求的最小管压：2.5bar

最高工作温度：65℃

大约冲洗周期时间：
非活塞型：3-5秒；活塞型：8-18秒。

可选滤网精度：
平滤网：50，80，100，120，150，200，400，800，1500，3000微米
波型网：15，25，30，40，50，80，100，120，150，200微米

出/入口法兰标准：
ASA，BSTD，BSTE，DIN10，JISK10，其他

控制方式：

　　全自动水力控制，电子控制，手动控制JISK10，其他

控制方式：
全自动水力控制，电子控制，手动控制
