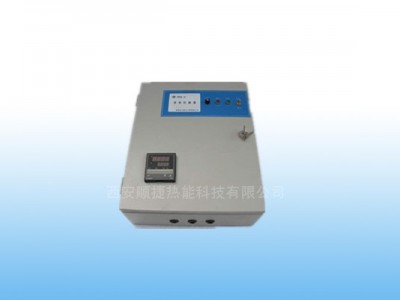

KRS－3 燃烧控制器
KRS－3燃烧控制器主要用于功率较大的轻油、重油及燃气燃烧器的点火控制，该燃烧控制器配置JZS—102紫外火焰监测和DGS—30高能点火器。
一、适用范围
采用二级点火控制模式，重油及燃气燃烧器的自动点火、火焰检测和灭火保护。
二、功能
打开启动开关，点火器自动点火，同时控制点火燃气电磁阀自动打开，在设定的点火时间内（一般5～6秒）没有点燃，控制器自动关闭燃气阀，如点火成功将自动打开燃料电磁阀，在烧嘴运行期间火焰意外熄灭，控制器自动关闭燃料阀并报警。
要重新点火时，必须复位3秒后，再启动控制器重复执行以上程序。
三、KRS-5燃烧控制及外形安装尺寸
控制器外形尺寸：520×415×145mm
控制器安装尺寸：440×330mm安装孔，Φ9mm
四、KRS-5燃烧控制器及接线图
接线端子示意图
1.电源火线
2.电源零线
2.3.4.接紫外线探头，与探头对应线号相接
5.6.接点燃气阀
5.7.接燃烧油（气）电磁阀
8.9.无源常开触点，有火焰翻转
9.10. 无源常闭触点，有火焰翻转
11.接高能点火器地线
12. 接高能点火器接高压线
五、安装使用要求
1.必须按燃烧器连接图接好连接线，检查无误后方可通电。
2.安装时，接地必须良好，以防漏电。
3.燃烧控制器内紫外检测模块出厂时已调好，一般情况下，安装后即可使用；在使用中如发现以下问题请按以下方法排处：
① 燃烧器无火，而检测器显示有火，这是检测器线路受潮后分布电容逐步增大引起的干扰。请打开紫外检测模块，缓慢调节电位计，直至绿色指示灯灭，继电器释放为止。
② 燃烧器有火，而检测器显示无火。可能有两个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片；二是模块阻抗匹配电位计超调，请打开模块缓慢调节电位计，直至绿色指示灯亮，继电器吸合为止。
4.如果在安装或使用中不小心弄破了探头前的镜片，请不要用普通玻璃代替。因普通玻璃不能透过火焰所产生的紫外线。
