| 3、 |
全自动盘式过滤系统的组成 |
| |
 过滤系统由一至六个模块化的过滤单元组合而成，由共同的进水口、出水口及排污口连接在一起（图十二）。过滤器主要包括下列组件：
● 主进水口
● 过滤器壳
● 总出水口
● 反冲阀
● 总排污口
● 过滤单元(盘片组)
● 控制器 |
| 4、 |
盘式过滤系统工作原理 |
| |
| 1） |
工作状态 |
| |

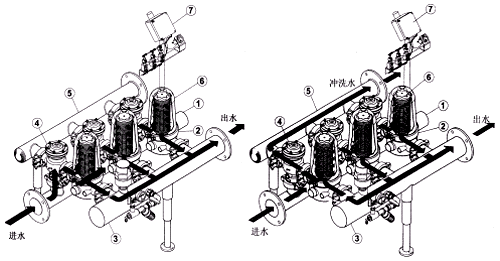

污水经总进水管(1)流入过滤器中，经过超级反冲阀(4)(此状态下反冲阀允许水过过滤器同时关闭排水口)流向过滤器的每只过滤盘片组(6)，在过滤工序中，污物被拦截在各滤盘组中(在盘片上的曲线棱构成的空间内)。滤后清水流出各滤盘组(6)的内部通道进入总出水口，并从出水口直接供向系统用水工段。 |
| 2） |
反冲状态 |
| |
污物在滤盘组内的积聚引起各滤盘组(6)进出口间的压力差，当过滤器的压差(ΔP)达到一个预先设定的数值，系统自动开始一反冲洗过程。系统上的第一只反冲阀(4)先打开，同时引发几个动作：冲洗阀(4)关闭过滤器单元的出水口，打开反冲排污口(5)。系统中其他过滤单元的滤后清水经总出水口(3)进入处于反洗状态的过滤单元，通过出水口，流入盘片组(6)内部，与污物一起从盘片组(6)的外缘流出，流向排污口(5)。
通过这种方式，水流将整个盘片组上的污物清除干净。
反冲洗循环由控制器(7)上的压差数据控制，并通过时间控制器的信号开启和关闭冲洗阀(4)。控制器(7)控制冲洗过程，以使在同一时间仅有一只过滤单元处于反冲洗状态，同时其他过滤单元继续向系统中提供干净的清水。冲洗过程持续一定时间后自动停止，持续的时间可以预先在控制器上设定。 |
| |
 |
|
