1、控制特点 　　系统在反冲洗时自动对各过滤单元的反洗进行协调，反冲的单元利用其他过滤单元的滤后清水或外部冲洗水进行反冲，在一个过滤单元反冲洗时不会有其他的单元进行反冲洗，保证整套设备出水量的稳定。 2、过滤单元工作原理 　　盘式过滤器由过滤单元并列组合而成，其过滤单元是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘内部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。

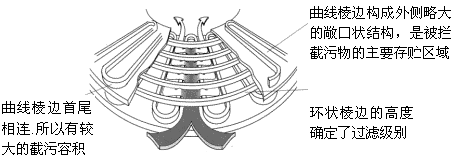

	1） 雷欧单元   　　雷欧公司的盘式过滤器在滤盘两面设计了不同结构的棱，这些棱叠加在一起构成拦截面，其中曲线棱主要起拦截并贮存悬浮物的作用，外侧略大的敞口设计可以保证反冲洗时无需松开滤盘，在水压较低时也能达到彻底的反冲洗效果；环状棱边确定过滤精度，构成水的通道，滤盘可以提供高达5μm的过滤精度，这使得过滤器可以轻松应用于反渗透(RO)等要求较高的系统中。 　　滤盘的独特结构还使将污物冲出的反冲洗过程更加简单和容易，而不需要复杂的马达和驱动器等机构，简单的水流即可足以将污物冲出滤芯。这种优异性能减少了过滤器的反冲洗时间；同时由于污物不仅贮存在滤盘组与外壳之间，更多地可以贮存在滤盘组内部，所以过滤器可以容纳更多的污物。   过滤过程： ●待处理的污水自进水口进入过滤单元 ●水流自滤盘组外侧流向滤盘组内侧 ●水流在经过环状棱构成的通道时，粒径大于棱高度的颗粒被拦截下来，储存在曲线棱构成的空间、滤盘组与外壳的间隙内 ●滤后清水进入环状滤盘内部，经出口引出   反冲洗过程： ●控制器发出脉冲信号，电磁阀打开，控制水流经电磁阀流向反冲洗阀 ●反冲阀动作，进水口关闭，排污口打开 ●清水自过滤单元的出水口进入滤盘组内部 ●带压清水经工作流程的反方向通过滤盘组，将截留在滤盘间的污物冲出 ●冲洗水经排污管排掉   LEGO滤盘颜色代码表   颜色 蓝 黄 红 黑 绿 灰 规格μm 400 200 130 100 55 20 目数 40 80 120 150 290 750 2） 旋盘式单元   　　旋盘过滤器是构造构造独特的盘式过滤器，该类盘式过滤器反冲洗时滤盘可以松开，并在水流的作用下高速旋转，在较高工作压力下对于可能产生粘附或缠绕的悬浮物有更好的去除能力，有较好的冲洗效果。     过滤过程： ●待处理的污水自进水口进入过滤单元 ●弹簧和水将压力加在带有凹槽的滤盘上 (压力高达0.6MPa以上) ●水流在经过环状棱构成的通道时，粒径大于棱高度的颗粒被拦截下来，储存在曲线棱构成的空间、滤盘组与外壳的间隙内● 干净的水通过被压缩的滤盘 ●出口接至用水工段或下一级水处理工段   反冲洗过程：   ●控制器发出脉冲信号：进口关闭，排污口打开，释压活塞筒开始工作。 ●活塞筒将弹簧压紧， 加在滤盘上的压力被释放掉， 滤盘可以自由旋转。 ●冲洗水沿滤盘切线方向从喷嘴喷出 ● 喷射出的水带动滤盘快速旋转 ● 留在滤盘上的悬浮颗粒被冲洗干净●反冲洗污水经排水口排掉   颜色 蓝 黄 红 黑 绿 灰 规格μm 400 200 130 100 55 20 目数 40 80 120 150 290 750
3、	全自动盘式过滤系统的组成
	过滤系统由一至六个模块化的过滤单元组合而成，由共同的进水口、出水口及排污口连接在一起（图十二）。过滤器主要包括下列组件： ● 主进水口 ● 过滤器壳 ● 总出水口 ● 反冲阀 ● 总排污口 ● 过滤单元(盘片组) ● 控制器
4、	盘式过滤系统工作原理

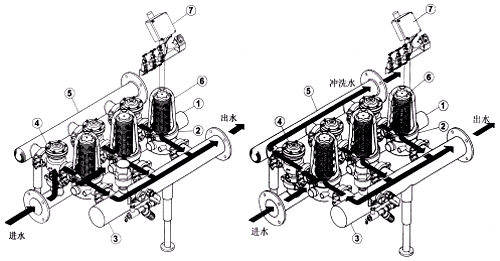

	1） 工作状态   　　污水经总进水管(1)流入过滤器中，经过超级反冲阀(4)(此状态下反冲阀允许水过过滤器同时关闭排水口)流向过滤器的每只过滤盘片组(6)，在过滤工序中，污物被拦截在各滤盘组中(在盘片上的曲线棱构成的空间内)。滤后清水流出各滤盘组(6)的内部通道进入总出水口，并从出水口直接供向系统用水工段。 2） 反冲状态   　　污物在滤盘组内的积聚引起各滤盘组(6)进出口间的压力差，当过滤器的压差(ΔP)达到一个预先设定的数值，系统自动开始一反冲洗过程。系统上的第一只反冲阀(4)先打开，同时引发几个动作：冲洗阀(4)关闭过滤器单元的出水口，打开反冲排污口(5)。系统中其他过滤单元的滤后清水经总出水口(3)进入处于反洗状态的过滤单元，通过出水口，流入盘片组(6)内部，与污物一起从盘片组(6)的外缘流出，流向排污口(5)。 　　通过这种方式，水流将整个盘片组上的污物清除干净。 　　反冲洗循环由控制器(7)上的压差数据控制，并通过时间控制器的信号开启和关闭冲洗阀(4)。控制器(7)控制冲洗过程，以使在同一时间仅有一只过滤单元处于反冲洗状态，同时其他过滤单元继续向系统中提供干净的清水。冲洗过程持续一定时间后自动停止，持续的时间可以预先在控制器上设定。
