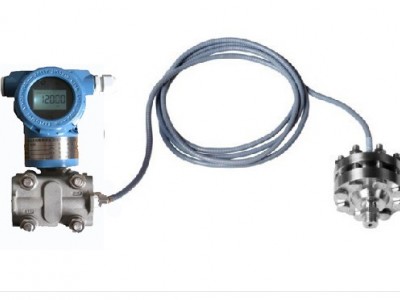

单螺纹远传压力变送器
浏览: 1035
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-08-02 16:51

详细信息

MH3051DP/GP 远传法兰式压力变送器差压变送器传压力变送器用于防止管道中的介质直接进入变送器里,感压膜片与变送器之间靠注满流体的毛细管连接起来。它用于测量流体、气体或蒸汽的液位、流量和有压力,如饭后将其转变成4~20mADC信号输出。MH3051DP/GP压力变送器带上远传密封装置后就成为MH3051远传压力变送器,它具有MH3051GP压力变送器特点,可以用来进行压力、液位的测量它可与HART手操器相互通讯通过它进行设定监控。



特点

MH3051型远传压力、差压变送器,为避免被测介质直接与变送器的隔离膜片接触提供了一种可靠的测量方法。带远传装置的变送器适用于下列工况:

1.需要将高温介质与变送器隔离

2.测量介质对变送器敏感原件有腐蚀作用。

3.悬浮液体或高粘度介质

4.被测介质由于环境或流程温度变化而固化或结晶。

5.更换被测介质需要严格净化测量头。

6.测量头必须保持清洁卫生。

7.密封压力容器液位测量。



注意事项

1、  被测介质对变送器敏感元件有腐蚀作用;

2、  需要将高温被测介质与变送器隔离;

3、  被测介质中有固体悬浮物或高粘度介质;

4、  被测介质由引压管引同时易固化或结晶;

5、  更换被测介质需严格净化测量头;

6、  测量头必须保持卫生,严禁污染。

使用对象:腐蚀性或粘性的液体



应用场合

广泛应用于具有极端化学和机械负载的工业领域以及高电磁辐射场合。



性能参数

测量性能:用于压力、差压、液位、流量测量

精度:±0.075%FS

全性能:±0.25%FS

稳定性:0.25%/年

量程比:100:1

测量速率:0.2s

过程连接与其它产品兼容,实现最佳测量标准4-20mA,带有基于HART协议的数字信号,远程操控,支持向现场总线与基于现场控制的技术的升级。



远传装置冲灌液特性表




代号

冲灌液

温度范围

比重g/cm3

温度膨胀系列

25℃时粘度

不注

硅油M5

-40-149℃

0.934

0.00108

<20

S

高温硅油

15-315℃

1.07

0.00053

44-50

F

氟油

45-205℃

1.85

0.0000864

65






扁平法兰




安装法兰尺寸(mm)

安装法兰尺寸(mm)

形式

外径D

厚度A

内径B

密封外径C

数目n

直径d

分布直径

标准3”

190

30

80

127

4

19

152

标准4”

229

30

100

157

8

18

191






安装法兰尺寸(表Ⅶ)




安装法兰

下套法兰

管径

尺寸

压力

外径

厚度

螺孔中心距

螺孔数量

栓孔直径

直径

直径

(LB/Mpa)

A

D

B

n

C

mm

mm

1

150/2

108

14.3

79.4

4

16

26.9

63.5

300/2

124

17.2

88.9

4

20

66.5

1-1/2

150/2

127

17.2

98.4

4

16

41.9

78.74

300/2

156

20.7

114.5

4

23


2

150/2

152

19.1

120.6

4

23

52.5

95.25

300/2

165

22.2

1274

8

20

3

150/2

191

23.8

152.4

4

20

79

127

300/2

210

25.5

168.3

8

23
