1) 结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。 ▲ (2) 工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
| GJ41X-6L管夹阀安装及维修： 伸向电触槽然后用铜丝或不锈钢箍扎紧二端。 (1)本厂生产管夹阀尺寸符合机械工业部标准，出厂前经过试验， 按规定10Kg/cm2持续5分钟无泄漏，安装时不必拆洗调整更动。 (2)本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济的确实惠。 |
|

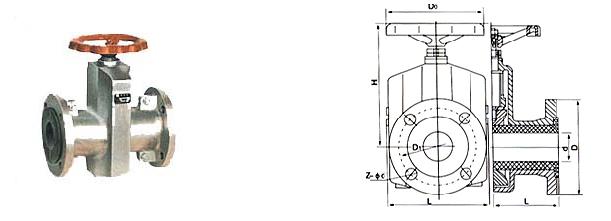

| 管夹阀主要连接尺寸及外型尺寸 ： |
|
公称通径
|
主要连接尺寸及外型尺寸 Main outline dimensions and connection dimensions
|
重量(KG)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-?
|
|
20
|
135
|
105
|
75
|
55
|
16
|
4-14
|
2.5
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4-14
|
3
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4-18
|
4
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
6
|
|
50
|
210
|
165
|
125
|
100
|
20
|
4-18
|
7.5
|
|
65
|
250
|
185
|
145
|
120
|
20
|
4-18
|
9.5
|
|
80
|
300
|
190
|
160
|
135
|
22
|
4-18
|
16
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
20
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
28
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
43
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
80
|
|
| |
| 概况 ： 电解槽用管夹阀因采用特种工程塑料制成，体积小，重量轻， 阀体及一切配件均有较强耐腐蚀性能。阀门适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作，实践证明，它取代了不锈钢夹子，结束了采用球阀旋塞阀或其它阀门历史。其结构与工作原理同上管夹阀。 |
| 安装及维修： (1)将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把我厂配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。 (2)久时使用，如有磨损或泄漏只要打开左右阀体调换管套，其阀可长期使用。 |
|
公称通径
|
主要连接尺寸
|
重量
|
|
L1
|
L2
|
|
32
|
145
|
220
|
550
|
|
配弯管
|
使用尺寸按用户要求
|
160
|
|
40
|
145
|
240
|
650
|
|
配弯管
|
使用尺寸按用户要求
|
200
|
|
|
