X47W油密封旋塞阀X47W油密封旋塞阀概述
X47W油密封旋塞阀在阀体和旋塞上有油槽，在旋转柄上可注入密封脂的止回阀，靠注入密封脂加强密封性能。X47W油密封旋塞阀的阀体和阀盖连接采用螺栓，阀体和阀盖间有调整垫，该调整垫既要保证阀体与阀盖的密封，又要保证旋塞和阀体间密封性能。
X47W油密封旋塞阀主要性能规范
公称压力PN(MPa)
试验压力PS(MPa)
工作压力P（MPa）
适用介质
适用温度(℃)聚四氟乙烯
壳体
密封
1.0
1.5
1.1
1.0
煤气、油品
≤100

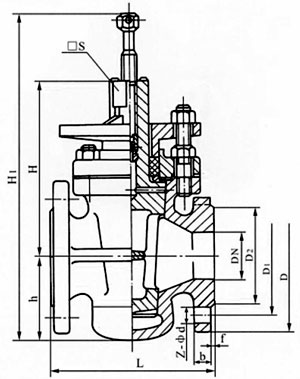

油密封旋塞阀主要尺寸
公称通径DN（mm）
尺寸（mm）
L
D
D1
D2
□S
Z-∮d
H1
50
170
160
125
100
32
4-∮18
315
65
220
180
145
120
36
4-∮18
360
80
250
195
160
135
46
4-∮18
455
100
300
215
180
155
50
8-∮18
500
125
350
245
210
185
55
8-∮18
510
150
400
280
240
210
60
8-∮23
605
200
480
335
295
265
60
8-∮23
760
250
530
390
350
320
85
12-∮23
800
300
610
440
400
368
100
12-∮23
820
油密封旋塞阀主要零件材料
零件名称
阀体、塞子
填料
垫片
材料
灰铸铁
橡胶石棉盘根
橡胶石棉板
