二通内螺全铜旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。

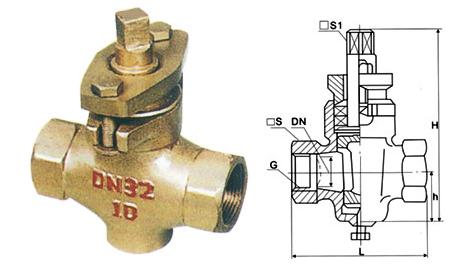

【 结构图 】
X13W二通内螺全铜旋塞阀主要性能规范
|
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
|
壳体
|
密封
|
||||
|
X13W-1.0T
|
1.0
|
1.5
|
1.1
|
水、蒸汽、油品
|
≤100
|
X13W二通内螺全铜旋塞阀主要尺寸
|
公称通径
DN（mm） |
管螺纹
G |
尺寸（mm）
|
||||
|
L
|
□S
|
□S1
|
h2
|
H
|
||
|
15
|
1/2
|
85
|
30
|
12
|
26
|
99
|
|
20
|
3/4
|
90
|
36
|
16
|
34
|
124
|
|
25
|
1
|
110
|
46
|
18
|
38
|
133
|
|
32
|
11/4
|
130
|
55
|
18
|
45
|
152
|
|
40
|
11/2
|
150
|
60
|
26
|
55
|
212
|
|
50
|
2
|
170
|
75
|
28
|
74
|
260
|
|
65
|
21/2
|
220
|
90
|
32
|
82
|
295
|
|
80
|
3
|
250
|
105
|
36
|
125
|
327
|
|
100
|
4
|
300
|
140
|
46
|
135
|
425
|
X13W二通内螺全铜旋塞阀主要材料
|
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
|
X13W-1.0T
|
铸铜
|
铸铜
|
铸铜
|
油浸石棉盘根
柔性石墨 |
订货须知：
一、①二通内螺全铜旋塞阀产品名称与型号②二通内螺全铜旋塞阀口径③二通内螺全铜旋塞阀否带附件以便我们的为您正确选型。
二、若已经由设计单位选定科造阀门公司二通内螺全铜旋塞阀型号，请按二通内螺全铜旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的科造阀门专家为您审核把关。
