1.1产品特点：ZCL（F、G、H、I）—10P~200P全不锈钢电磁阀是参考国外先进国家的样机设计制造而成的，该新产品结构合理、动作灵敏、性能可靠、外形美观、体积小、通用性强、耐微腐蚀。

1.2主要用途及适用范围：

ZCL（F、G、H、I）—10P~200P全不锈钢电磁阀是两位两通先导式常用闭型自动阀门。可用于介质为清洁的高温蒸汽及微腐蚀介质和粘度不大于28cst的水、气、油的管路中它可用电器开关直接控制，也可以用各类传感器输出的信号进行远程自动控制。

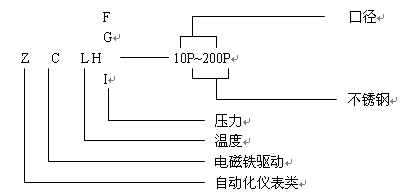

1.     3型号的组成及代表意义：

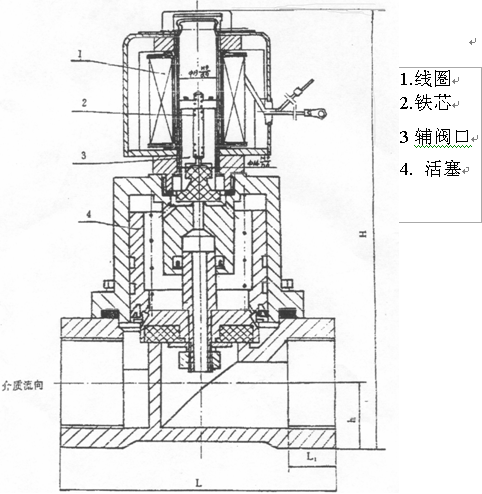

2.1结构图

型号	L	L1	H	h
ZCLI-10P	70	12	125	9
ZCLFI-15P	70	12	125	9
ZCLI-20P	100	18	155	22
ZCLI-25P	100	18	155	22
ZCLI-40P	130	20	215	30
ZCLI-50P	155	26	245	38

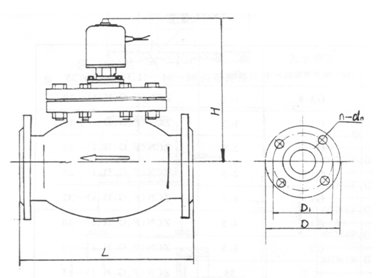

通径（mm）	L	H	D	D1	n	Do
65	290	295	185	145	4	17.5
80	310	305	200	160	4	17.5
100	350	325	220	180	8	17.5
125	400	350	250	210	8	17.5
150	480	390	285	240	8	22
200	600	465	340	295	12	22
250	650	490	405	355	12	26
300	750	550	460	410	12	26

2.2工作原理

ZCL(F、G、H、I)—10P~200P全不锈钢电磁阀是一种先导工常闭阀，当线圈（1）通电后，形成磁场，吸起铁心（3），先导阀打开，使作用在活塞（4）上部的压力降低，从而依靠压差将活塞推向上方，使管路畅通，当线圈断电后，铁芯因自重及弹簧（2）作用而下落，关闭先导阀，与此同时压力介质通过活塞节流孔进入上腔，加上活塞压簧及自重，使活塞下落至阀口，从而截断管口。



3.1公称通径：DN：10. 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200

2.2公称压力：PN：ZCLF：1.6MPa，ZCLG：2.5MPa，ZCLH：4.OMPa，

ZCLI：6.4MPa。

3.3开阀能力：（在额定电压85%的情况下）

   最大压差：(△Plax)：ZCLF：1.6MPa，ZCLG：2.5MPa，ZCLH：4.0MPa，

ZCLI：6.4MPa

   最小压差：（△Prim）：0.04MPa

3.4电源电压：直流：24      36       110       220V

             交流：24      36       127       220V

3.5功率：19~22VA

3.6工作介质：微腐蚀介质，清洁的高温蒸汽及≤28cst的水、气、油等。

3.7介质温度：（℃）0~+60℃

3.8环境温度：+5~+40℃

3.9相对湿度：5~+40℃

3.10防爆型等级：DIICT3



4.1该阀应垂直安装在环境温度为+5℃~40℃，相对湿度5~95%的场所。

4.2该阀不行安装在有滴水或溅水的地方。

4.3安装时要注意介质流向箭头,进出口不行反装。

4.4该阀可保证在额定电压一15%~+10%的情况下能正常工作。

4.5该阀的阀前后压差范围为0.04MPa~6.4MPa。

4.6电磁阀从管路上卸下不用时，应将残留在阀内部的介质擦净吹干，然后

按保管条件贮存。









6.1开箱前应检查包装箱内是否完整，开箱后应检查产品是否完好，技术文件及附件是否齐全，如有损坏或缺误，请速与运输部门及我厂联系。

6.2该产品若暂不安装使用，可存放在环境湿度为+5℃~一40℃，相对湿度不大于80%的室内，若直接放在地面上，则必须垫以干燥木板上铺沥青纸，以防潮湿。



7.1应注明产品型号、名称、电源电压。

7.2公称口径，工作介质、介质温度、工作压力及压差。

7.3供货数量及日期。

7.4如有特殊要求，应在订货时提出协商解决。
