型 号：U44S

口 径：DN15-250

压 力：0.1-4.0MpA

连接形式：法兰

结构形式：角式

密封结构：软密封、硬密封

可选驱动：手动、蜗轮、气动、电动

材质可选：铸铁、铸钢、不锈钢

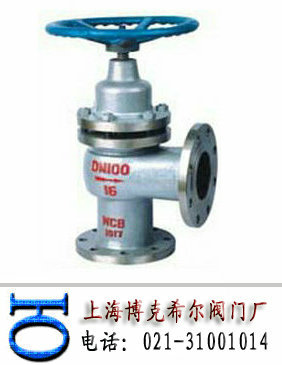

博克希尔生产的角式柱塞阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用角式，密封结构可选用软密封、硬密封，压力范围PN0.1-4.0MpA，公称通径为DN15-250mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31001014

角式柱塞阀型号规格：

型号	公称压力（mpA）	试验压力			工作温度		适用介质
		壳体	密封（液）	密封（气）
U44S-1.6	1.6	2.4	1.76	0.6	≤250℃	瞬时300℃	水、蒸汽、油品等
U44S-2.5	2.5	3.75	2.75

零件名称	灰铸铁	铸钢	不锈钢
	Z	C	P
阀体阀盖	HT200	WCB	ZG1Cr18Ni9Ti
柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
阀杆	45	45	1Cr18Ni9Ti
密封圈	聚四氟乙烯+石墨+高弹性胶(8202型)

角式柱塞阀U44S-1.6
公称通径 DN（mm)	尺 寸（MM)
	L	D	D1	D2	b-f	Z-?d
15	90	95	65	45	16-2	4-14
20	90	105	75	55	16-2	4-14
25	100	115	85	65	16-2	4-14
32	105	135	100	78	18-2	4-18
40	115	145	110	85	18-3	4-18
50	125	160	125	100	20-3	4-18
65	145	180	145	120	22-3	4-18
80	155	195	160	135	22-3	8-18
100	175	215	180	155	24-3	8-18
125	200	245	210	185	26-3	8-18
150	225	280	240	210	28-3	8-23
200	275	335	295	265	30-3	12-23
250	325	405	335	320	32-3	12-25
角式柱塞阀U44S-2.5
公称通径 DN（mm)	尺 寸（MM)
	L	D	D1	D2	b-f	Z-?d
15	90	95	65	45	16-2	4-14
20	90	105	75	55	16-2	4-14
25	100	115	85	65	16-2	4-14
32	105	135	100	78	18-2	4-18
40	115	145	110	85	18-3	4-18
50	125	160	125	100	20-3	4-18
65	145	180	145	120	22-3	8-18
80	155	195	160	135	22-3	8-18
100	175	230	190	160	24-3	8-23
125	200	270	220	188	28-3	8-25
150	225	300	250	218	30-3	8-25
200	275	360	310	278	34-3	12-25
250	325	425	370	332	36-3	12-30
