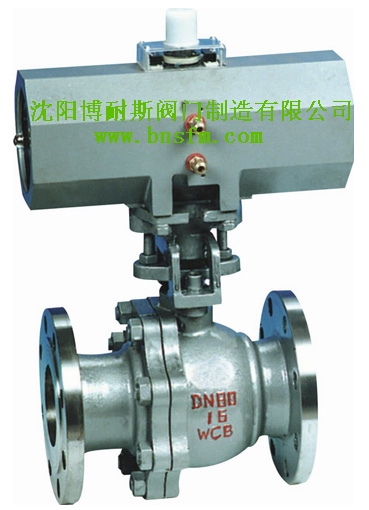

■ 法兰气动球阀 产品特点
1、博耐斯法兰气动球阀流阻小，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
2、双向密封，密封性能好。阀座采用聚四氟乙烯或不锈钢合金材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计。
3、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
4、安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的安全位置。微信：sy1668
■ 法兰气动球阀 主要技术参数
| 公称通径 | DN(mm) | 15～250 | |||||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | ||
| 试验压力(MPa) | 强度试验 | 2.4 | 3.75 | 6.0 | 8.6 | ||
| 密封试验（水） | 1.76 | 2.75 | 4.4 | 7.04 | |||
密封试验（气） | 0.6 | ||||||
| 泄 漏 量 | A级（软密封）、V级（硬密封） | ||||||
| 设计标准 | GB／T12237-1989 | ||||||
| 法兰连接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 | ||||||
| 结构长度 | GB／T12221-2005，ISO 5752/EN558-1 | ||||||
| 压力温度额定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 | ||||||
| 压力试验 | GB／T 13927、JB/T9092-1999 | ||||||
| 适用介质 | 水，污水，蒸汽，空气，各种油类，酸类，碱类，盐类等。 | ||||||
| 适用温度 | 聚四氟乙烯≤150℃，对位聚苯≤300℃，合金硬密封≤550℃ | ||||||
| 驱动方式 | 气 动 | ||||||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | ||||||
| 控制形式 | 开 关 型 | ||||||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | |||||
| 单作用 | 二位三通 | ||||||
| 双作用 | 二位五通 | 单电控 | |||||
| 双电控 | |||||||
| 限位开关 | 机械式 | ||||||
| 感应式 | |||||||
手操机构 | |||||||
气源处理三联件 | |||||||
■ 法兰气动球阀 控制附件功能
■ 法兰气动球阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀 体 | WCB、CF8、CF8M |
| 球 体 | 2Cr13、CF8、CF8M |
| 密 封 圈 | PTFE、PPL、2C13+渗氮、304/316+STL合金 |
| 阀 杆 | 2Cr13、CF8、CF8M |
| 填 料 | PTFE、石墨 |
